Toyota Corolla Manual de Taller: Circuito de la fuente de alimentación de IG

DESCRIPCIÓN

La tensión de la fuente de alimentación se suministra al conjunto del amplificador del aire acondicionado cuando el interruptor de encendido está en la posición ON (Activado). La alimentación eléctrica se utiliza para hacer funcionar el conjunto del amplificador del aire acondicionado, los servomotores, etc.

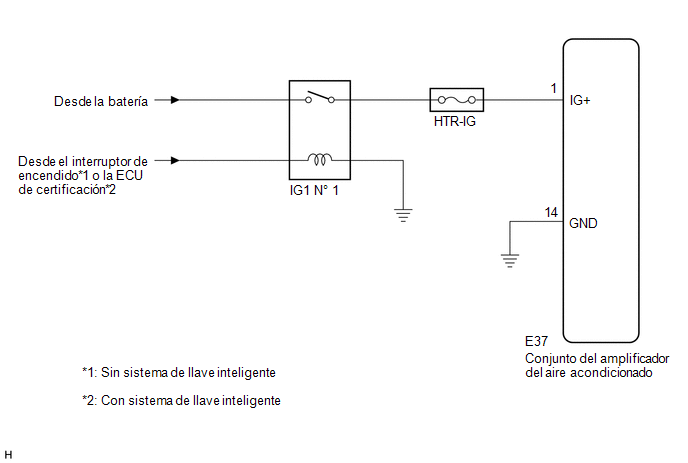

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO - FUENTE DE ALIMENTACIÓN IG)

(a) Desconecte el conector E37 del conjunto del amplificador del aire acondicionado.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E37-1 (IG+) - Masa de la carrocería

Interruptor de encendido desactivado

Inferior a 1 V

E37-1 (IG+) - Masa de la carrocería

Interruptor de encendido en posición ON (Activado)

11 a 14 V

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO - MASA DE LA CARROCERÍA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E37-14 (GND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
