(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
1 - 2
|
10°C (50°F)
|
3.00 a 3.73 kΩ
|
|
1 - 2
|
15°C (59°F)
|
2.45 a 2.88 kΩ
|
|
1 - 2
|
20°C (68°F)
|
1.95 a 2.30 kΩ
|
|
1 - 2
|
25°C (77°F)
|
1.60 a 1.80 kΩ
|
|
1 - 2
|
30°C (86°F)
|
1.28 a 1.47 kΩ
|
|
1 - 2
|
35°C (95°F)
|
1.00 a 1.22 kΩ
|
|
1 - 2
|
40°C (104°F)
|
0.80 a 1.00 kΩ
|
|
1 - 2
|
45°C (113°F)
|
0.65 a 0.85 kΩ
|
|
1 - 2
|
50°C (122°F)
|
0.50 a 0.70 kΩ
|
|
1 - 2
|
55°C (131°F)
|
0.44 a 0.60 kΩ
|
|
1 - 2
|
60°C (140°F)
|
0.36 a 0.50 kΩ
|
AVISO:
- Sujete el sensor solamente por su conector. Al tocar la parte de
la detección puede modificarse el valor de la resistencia.
- Durante el proceso de medición, la temperatura del sensor debe ser
igual a la temperatura ambiente.
OBSERVACIÓN:
A medida que sube la temperatura, baja la resistencia (consulte la gráfica).
- Si la resistencia no es la especificada, reemplace el termistor
del enfriador (sensor de temperatura interior).
|
|
|

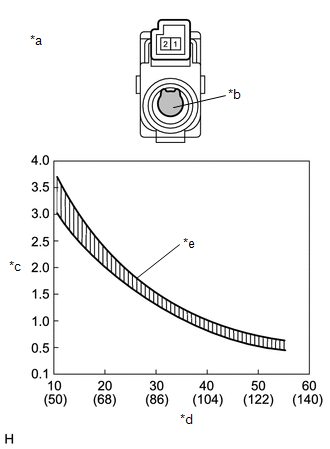

*a
|
Componente no conectado al mazo de cables
(Termistor del enfriador (sensor de temperatura interior))
|
|
*b
|
Pieza sensora
|
|
*c
|
Resistencia (kΩ)
|
|
*d
|
Temperatura (°C (°F))
|
|
*e
|
Rango permitido
|
|
|
