Toyota Corolla Manual de Taller: Diagrama Del Sistema

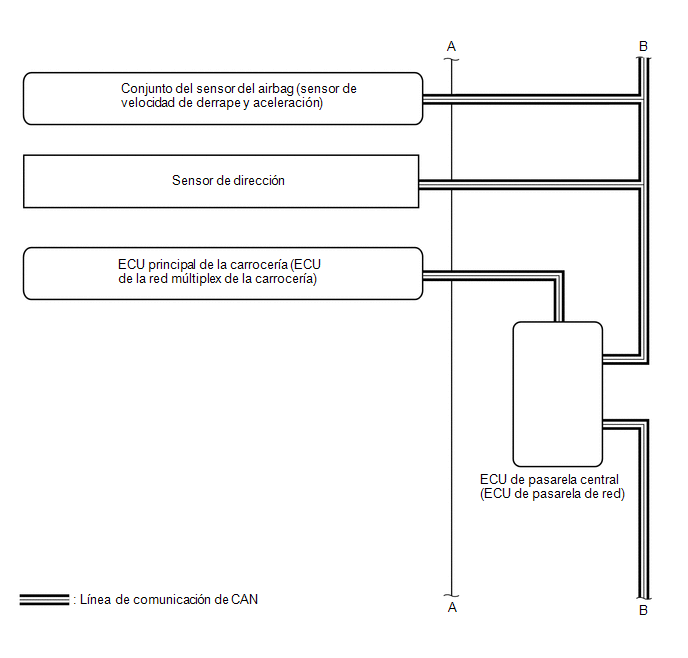

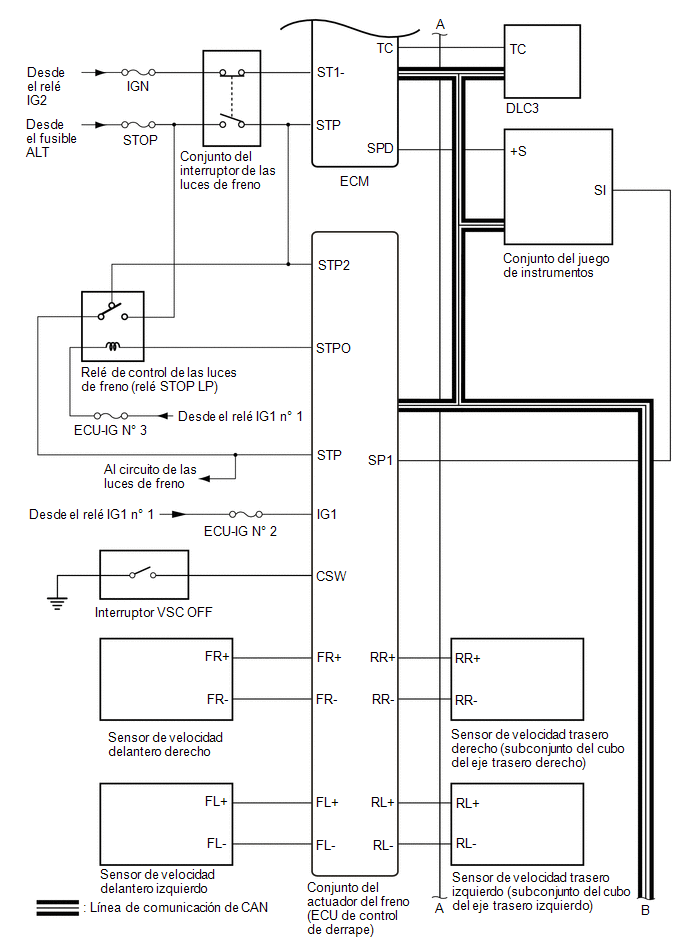

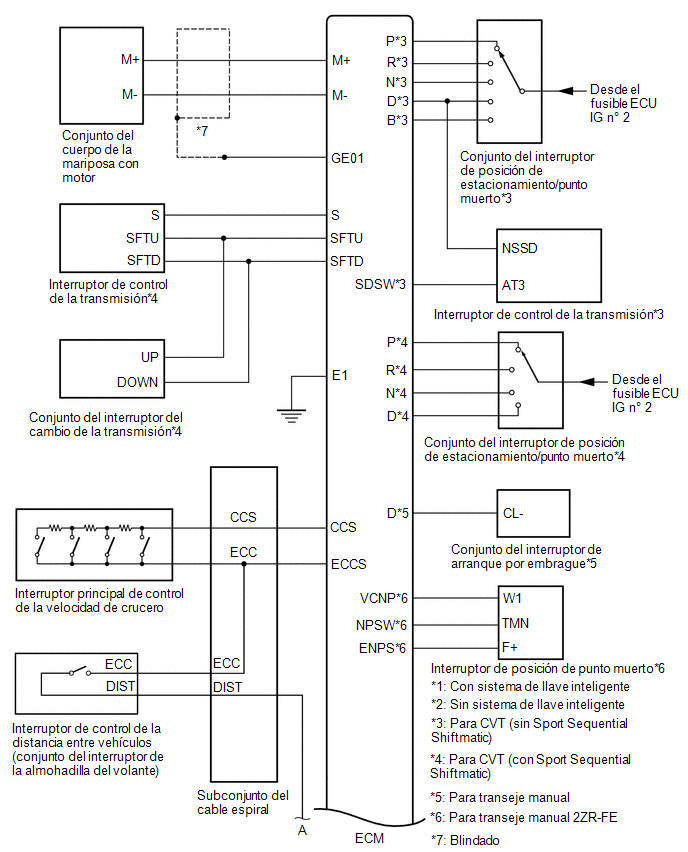

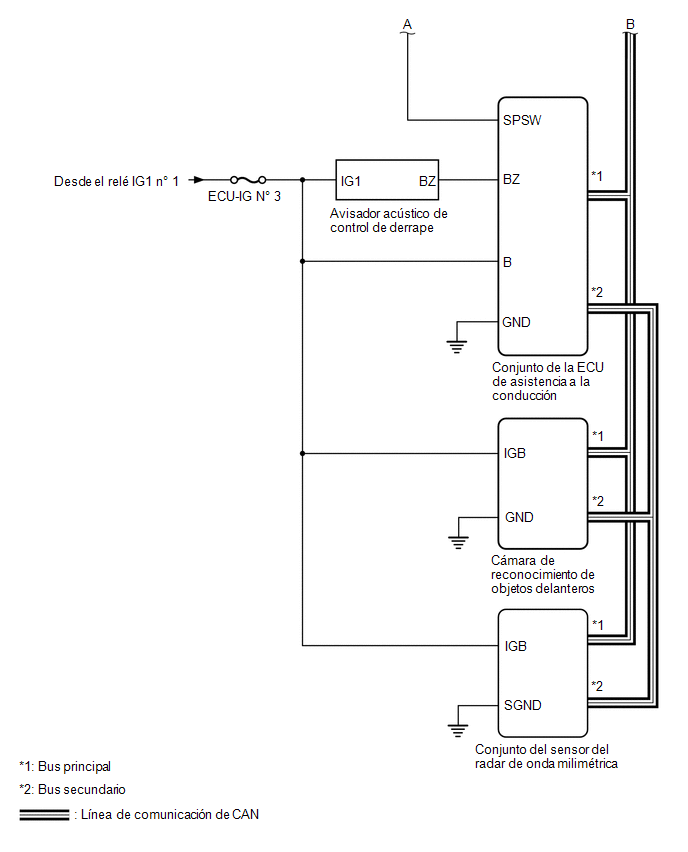

DIAGRAMA DEL SISTEMA

Tabla de comunicaciones

Emisor

Receptor

Señal

Tubería

ECM

Conjunto de la ECU de asistencia a la conducción

  • Señal de funcionamiento del control de la velocidad de crucero
  • Señal de posición ralentí del pedal del acelerador
  • Señal de funcionamiento de la anulación del acelerador
  • Señal de estado de control de la velocidad de crucero
  • Señal de advertencia de aproximación
  • Señal del freno
  • Señal de activación del interruptor principal de control de la velocidad de crucero (botón ON/OFF)
  • Señal de modo de control de la velocidad de crucero
  • Señal de la distancia entre vehículos establecida
  • Señal de velocidad de crucero del vehículo prestablecida

CAN

ECM

Conjunto del actuador del freno (ECU de control de derrape)

  • Señal de funcionamiento del control de la velocidad de crucero
  • Señal de posición ralentí del pedal del acelerador
  • Señal de solicitud de funcionamiento del control de la velocidad de crucero
  • Señal de solicitud de frenado
  • Señal de aceleración desde el sistema de control de la velocidad de crucero

CAN

ECM

Conjunto del juego de instrumentos

  • Señal de solicitud del avisador acústico de cancelación de la velocidad baja
  • Señal del avisador acústico de pérdida del vehículo delantero en zona de baja velocidad
  • Señal de la unidad de control de la velocidad del vehículo
  • Señal de la ID de la pantalla del control de la velocidad de crucero
  • Señal de la velocidad del vehículo de control de crucero

CAN

ECM

Cámara de reconocimiento de objetos delanteros

Señal de funcionamiento del control de la velocidad de crucero

CAN

Conjunto de la ECU de asistencia a la conducción

ECM

  • Señal de aceleración deseada de control de la velocidad de crucero
  • Señal de modo de control de la velocidad de crucero
  • Señal de detección del vehículo deseada
  • Señal de estado del interruptor de control de la distancia entre vehículos
  • Señal de detección de suciedad en el sensor del radar de onda milimétrica
  • Señal de avería del sensor del radar de onda milimétrica
  • Señal de advertencia de aproximación
  • Señal de detección de entorno deficiente
  • Señal de datos sin procesar de aceleración deseada del control de la velocidad de crucero
  • Señal de solicitud de fuerza para el conjunto de la ECU de asistencia a la conducción
  • Señal de estado de control del conjunto de la ECU de asistencia a la conducción

CAN

Conjunto de la ECU de asistencia a la conducción

Conjunto del juego de instrumentos

Señal de desviación del eje de haz del sensor del radar de onda milimétrica

CAN

Conjunto del actuador del freno (ECU de control de derrape)

Conjunto de la ECU de asistencia a la conducción

  • Señal de estado del interruptor de las luces de freno
  • Señal de punto cero del sensor de velocidad de derrape
  • Señal de avería en el punto cero del sensor de velocidad de derrape
  • Señal de control de freno inferior

CAN

Conjunto del actuador del freno (ECU de control de derrape)

ECM

  • Señal de velocidad de la rueda
  • Con señal de control del TRC
  • Con señal de control del VSC
  • Señal de solicitud de cancelación del control de la velocidad de crucero
  • Señal de avería del relé de control del interruptor de las luces de freno
  • Señal de inhibición temporal del control del freno
  • Señal de control de freno inferior
  • Señal de presunta pendiente
  • Señal de aceleración estimada

CAN

Sensor de dirección

Conjunto de la ECU de asistencia a la conducción

  • Señal de avería del sensor de dirección
  • Señal del ángulo de dirección
  • Señal de punto cero del sensor de dirección

CAN

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Conjunto de la ECU de asistencia a la conducción

Señal de información de destino

CAN

Conjunto del sensor del airbag (sensor de velocidad de derrape y aceleración)

Conjunto de la ECU de asistencia a la conducción

  • Señal del sensor de velocidad de derrape
  • Señal de avería del sensor de velocidad de derrape
  • Señal de tensión del sensor de velocidad de derrape

CAN
