INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL SENSOR DE PRESIÓN DEL AIRE ACONDICIONADO (para sistema de aire acondicionado automático)

(a) Inspeccione el mazo de cables.

(1) Desconecte el conector A11 del sensor de presión del aire acondicionado.

(2) Desconecte el conector E37 del conjunto del amplificador del aire acondicionado.

(3) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A11-1 (-) - E37-13 (SG-2)

Siempre

Inferior a 1 Ω

A11-2 (PR) - E37-9 (PRE)

Siempre

Inferior a 1 Ω

A11-3 (+) - E37-10 (S5-3)

Siempre

Inferior a 1 Ω

A11-1 (-) - Masa de la carrocería

Siempre

10 kΩ o superior

A11-2 (PR) - Masa de la carrocería

Siempre

10 kΩ o superior

A11-3 (+) - Masa de la carrocería

Siempre

10 kΩ o superior

  • Si el resultado no es el especificado, repare el mazo de cables.

(4) Vuelva a conectar el conjunto del conector E37 del conjunto del amplificador del aire acondicionado.

(5) Coloque el interruptor de encendido en posición ON (Activado).

(6) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

A11-3 (+) - Masa de la carrocería

Interruptor de encendido en posición ON (Activado)

4.75 a 5.25 V

A11-3 (+) - Masa de la carrocería

Interruptor de encendido desactivado

Inferior a 1 V

  • Si la tensión no es la especificada, sustituya el conjunto del amplificador del aire acondicionado.

(b) Inspeccione el sensor de presión del aire acondicionado.

(1) Instale un manómetro del colector.

(2) Vuelva a conectar el conector A11 del sensor de presión del aire acondicionado.

(3) Arranque el motor.

(4) Coloque el interruptor de A/C en la posición ON (Activado).

(5) Mida la tensión según los valores de la siguiente tabla.

OBSERVACIÓN:

Inspecciónelo desde la parte trasera del conector mientras esté conectado al conjunto del amplificador del aire acondicionado.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E37-9 (PRE) - E37-13 (SG-2)

Presión del refrigerante: Presión normal (inferior a 3,025 kPa (30.8 kgf/cm2, 439 lb/pulg2) y superior a 176 kPa (1.8 kgf/cm2, 26 lb/pulg2))

0.74 a 4.62 V

  • Si la tensión no es la especificada, sustituya el sensor de presión del aire acondicionado.

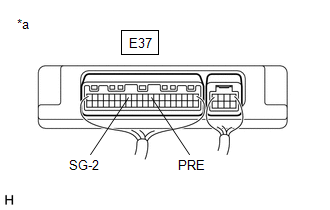

*a

Componente conectado al mazo de cables

(Conjunto del amplificador del aire acondicionado)

2. INSPECCIONE EL SENSOR DE PRESIÓN DEL AIRE ACONDICIONADO (para sistema de aire acondicionado manual)

(a) Inspeccione el mazo de cables.

(1) Desconecte el conector A11 del sensor de presión del aire acondicionado.

(2) Desconecte el conector E7 del conjunto del amplificador del aire acondicionado.

(3) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A11-1 (-) - E7-5 (SG-2)

Siempre

Inferior a 1 Ω

A11-2 (PR) - E7-7 (PRE)

Siempre

Inferior a 1 Ω

A11-3 (+) - E7-24 (S5-3)

Siempre

Inferior a 1 Ω

A11-1 (-) - Masa de la carrocería

Siempre

10 kΩ o superior

A11-2 (PR) - Masa de la carrocería

Siempre

10 kΩ o superior

A11-3 (+) - Masa de la carrocería

Siempre

10 kΩ o superior

  • Si el resultado no es el especificado, repare el mazo de cables.

(4) Vuelva a conectar el conjunto del conector E7 del conjunto del amplificador del aire acondicionado.

(5) Coloque el interruptor de encendido en posición ON (Activado).

(6) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

A11-3 (+) - Masa de la carrocería

Interruptor de encendido en posición ON (Activado)

4.75 a 5.25 V

A11-3 (+) - Masa de la carrocería

Interruptor de encendido desactivado

Inferior a 1 V

  • Si la tensión no es la especificada, sustituya el conjunto del amplificador del aire acondicionado.

(b) Inspeccione el sensor de presión del aire acondicionado.

(1) Instale un manómetro del colector.

(2) Vuelva a conectar el conector A11 del sensor de presión del aire acondicionado.

(3) Arranque el motor.

(4) Coloque el interruptor de A/C en la posición ON (Activado).

(5) Mida la tensión según los valores de la siguiente tabla.

OBSERVACIÓN:

Inspecciónelo desde la parte trasera del conector mientras esté conectado al conjunto del amplificador del aire acondicionado.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E7-7 (PRE) - E7-5 (SG-2)

Presión del refrigerante:

(inferior a 3,025 kPa (30.8 kgf/cm2, 439 lb/pulg2) y superior a 176 kPa (1.8 kgf/cm2, 26 lb/pulg2))

0.74 a 4.62 V

  • Si la tensión no es la especificada, sustituya el sensor de presión del aire acondicionado.

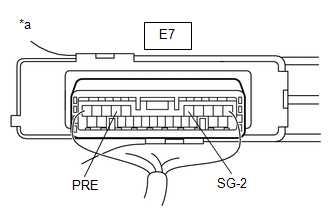

*a

Componente conectado al mazo de cables

(Conjunto del amplificador del aire acondicionado)
