Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA EL ELEMENTO AMORTIGUADOR DEL CONDENSADOR DEL ENFRIADOR N° 1

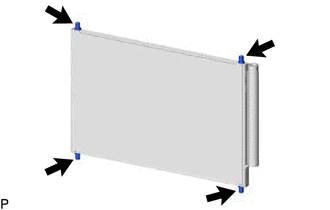

(a) Extraiga los 4 elementos amortiguadores del condensador del enfriador n° 1.

2. EXTRAIGA EL SECADOR DEL ENFRIADOR

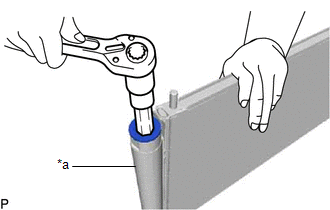

(a) Utilice una llave hexagonal recta de 14 mm para extraer la tapa del modulador.

Modulador

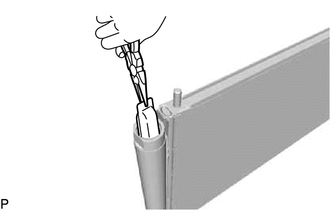

(b) Extraiga el secador del enfriador con unos alicates.
