EXTRACCIÓN

PROCEDIMIENTO

1. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACIÓN

Haga clic aquí

2. EXTRAIGA LA CORREA TRAPEZOIDAL RANURADA

Haga clic aquí

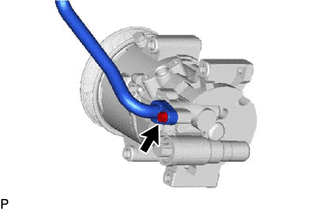

3. DESCONECTE EL SUBCONJUNTO DE LA MANGUERA DE DESCARGA

(a) Quite el perno y desconecte el subconjunto de la manguera de descarga del conjunto del condensador con polea.

(b) Quite la junta tórica del subconjunto de la manguera de descarga.

AVISO:

Selle la abertura de las piezas desconectadas con cinta de vinilo para evitar que penetre humedad y partículas extrañas.

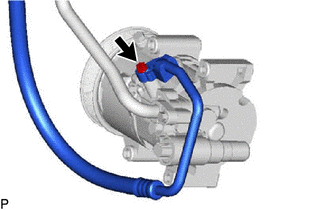

4. DESCONECTE EL SUBCONJUNTO DE LA MANGUERA DE ASPIRACIÓN

(a) Quite el perno y desconecte el subconjunto de la manguera de descarga del conjunto del compresor con polea.

(b) Quite la junta tórica del subconjunto de la manguera de aspiración.

AVISO:

Selle la abertura de las piezas desconectadas con cinta de vinilo para evitar que penetre humedad y partículas extrañas.

5. EXTRAIGA EL CONJUNTO DEL COMPRESOR CON POLEA

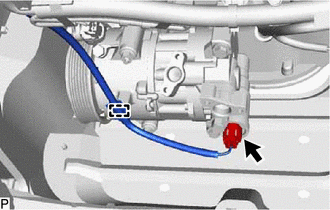

(a) Desconecte el conector.

(b) Desenganche la abrazadera.

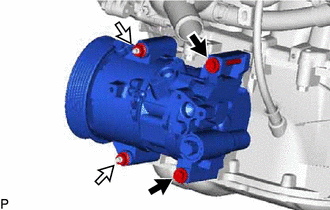

(c) Quite los 2 pernos y las 2 tuercas.

Perno

Tuerca

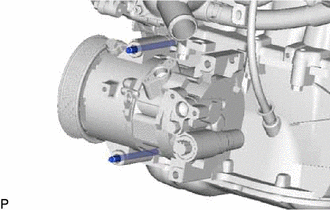

(d) Extraiga los 2 espárragos prisioneros con una llave de cubo "TORX" E8.

(e) Retire el conjunto del compresor con la polea.
