Toyota Corolla Manual de Taller: Componentes

Toyota Corolla Manual de Taller / Interior del vehículo / CalefacciÓn / Aire Acondicionado / Compresor (para 2zr-fe) / Componentes

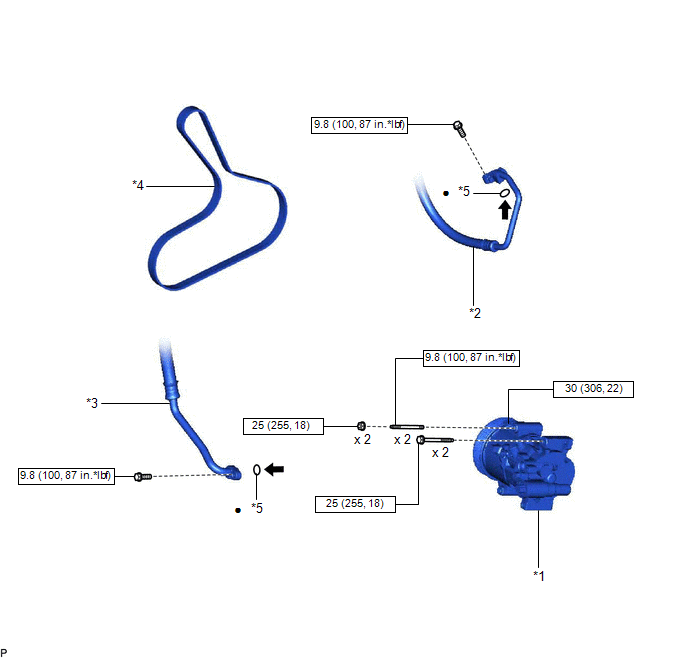

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DEL COMPRESOR CON POLEA

*2

SUBCONJUNTO DE LA MANGUERA DE DESCARGA

*3

SUBCONJUNTO DE LA MANGUERA DE ASPIRACIÓN

*4

CORREA TRAPEZOIDAL RANURADA

*5

JUNTA TÓRICA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable

Aceite del compresor ND-OIL 8 o producto equivalente

-

-
    Compresor (para 2zr-fe)

    ExtracciÓn
