INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL COMPRESOR DEL ENFRIADOR (SENSOR DE BLOQUEO DEL AIRE ACONDICIONADO)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 (SSR+) - 2 (SSR-)

20°C (68°F)

160 a 320 Ω

Si la resistencia no es la especificada, reemplace el conjunto del compresor del enfriador.

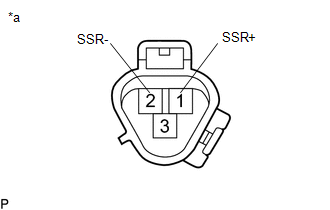

*a

Componente no conectado al mazo de cables

(conjunto del compresor del enfriador (sensor de bloqueo del aire acondicionado))

2. INSPECCIONE EL CONJUNTO DEL COMPRESOR DEL ENFRIADOR (SOLENOIDE DEL COMPRESOR)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 (SOL-) - 2 (SOL+)

20°C (68°F)

10.1 a 11.1 Ω

Si la resistencia no es la especificada, reemplace el conjunto del compresor del enfriador.

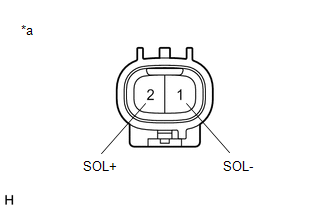

*a

Componente no conectado al mazo de cables

(conjunto del compresor del enfriador [solenoide del compresor])

3. INSPECCIONE EL CONJUNTO DEL COMPRESOR DEL ENFRIADOR (CONJUNTO DEL EMBRAGUE MAGNÉTICO)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3 (MG+) - Masa de la carrocería

20°C (68°F)

3.8 a 4.2 Ω

Si la resistencia no es la especificada, sustituya el conjunto del embrague magnético.

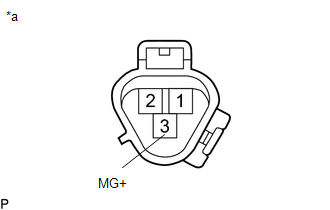

*a

Componente no conectado al mazo de cables

Conjunto del compresor del enfriador (conjunto del embrague magnético)

(b) Conecte el cable positivo (+) de la batería al terminal 3 (MG+) y compruebe que se produce lo siguiente: 1) se oye el sonido de funcionamiento del embrague magnético y 2) el cubo y el rotor del embrague magnético se bloquean.

OK:

1) puede oírse el sonido de funcionamiento del embrague magnético.

2) el cubo y el rotor del embrague magnético se bloquean.

  • Si el resultado no es el especificado, sustituya el conjunto del embrague magnético.
