Toyota Corolla Manual de Taller: Desmontaje

Toyota Corolla Manual de Taller / Interior del vehículo / CalefacciÓn / Aire Acondicionado / Compresor (para 2zr-fae) / Desmontaje

DESMONTAJE

PROCEDIMIENTO

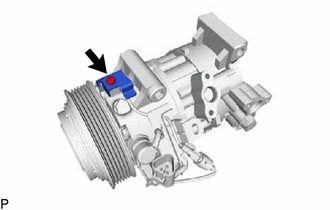

1. EXTRAIGA EL SOPORTE DEL COMPRESOR DEL ENFRIADOR

(a) Quite el tornillo y el soporte del compresor del enfriador.

2. EXTRAIGA EL CONJUNTO DEL EMBRAGUE MAGNÉTICO

(a) Coloque el compresor y el embrague magnético en un torno de banco entre placas de aluminio.

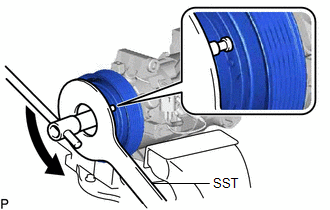

(b) Sujete el cubo del embrague magnético con la SST.

SST: 09985-00270

OBSERVACIÓN:

No hay un número determinado de arandelas del embrague magnético para ajustar la holgura del embrague.

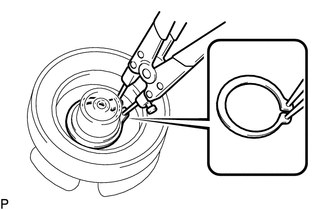

(d) Extraiga el anillo de retención y el rotor del embrague magnético utilizando un expansor de anillos de retención.

AVISO:

No dañe la tapa del sello del cojinete cuando extraiga el anillo de retención.

(e) Desconecte el conector.

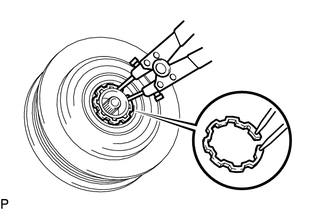

(f) Extraiga el anillo de retención y el estátor del embrague magnético con un expansor de anillos.
