Toyota Corolla Manual de Taller: Modo de parada de la comunicación de la ECU de certificación

DESCRIPCIÓN

Elemento detectado

Síntoma

Área afectada

Modo de parada de la comunicación de la ECU de certificación

Se cumple alguna de las condiciones siguientes:

  • La parada de comunicación de "Certificación (Inteligente)" se indica en la pantalla "Control del bus de comunicación" del Techstream.

    Haga clic aquí

  • Se emiten los DTC del sistema de comunicación (DTC que comienzan por "U") correspondientes al "Modo de interrupción de la comunicación de la ECU de certificación" de la "Tabla de combinación de DTC".

    Haga clic aquí

  • Línea secundaria o conector de la ECU de certificación (conjunto de la ECU de la llave inteligente)
  • Circuito de la fuente de alimentación de la ECU de certificación (conjunto de la ECU de la llave inteligente)
  • Circuito de masa del conjunto de la ECU de certificación (conjunto de la ECU de la llave inteligente)
  • ECU de certificación (conjunto de la ECU de la llave inteligente)

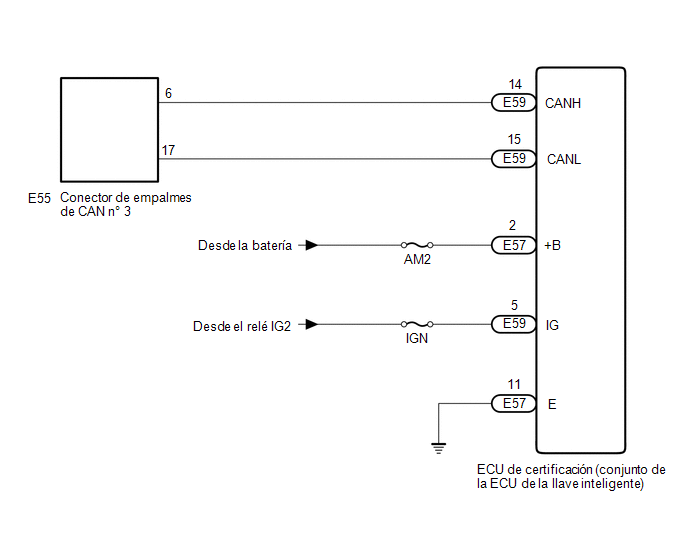

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Debido a que el orden del diagnóstico es importante para el diagnóstico correcto, asegúrese de comenzar la localización de averías consultando la sección Cómo proceder con la localización de averías cuando se emiten DTC relacionados con el sistema de comunicación CAN.

    Haga clic aquí

  • Antes de medir la resistencia del bus de CAN, gire el interruptor de encendido a la posición OFF y deje el vehículo durante al menos 1 minuto sin utilizar la llave o los interruptores ni abrir o cerrar las puertas. A continuación, desconecte el cable del terminal negativo (-) de la batería y deje el vehículo durante al menos 1 minuto antes de medir la resistencia.
  • Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

    Haga clic aquí

  • Tras efectuar las reparaciones, lleve a cabo el procedimiento de comprobación de DTC y confirme que no se vuelvan a emitir los DTC.

    Procedimiento de comprobación de DTC: Coloque el interruptor de encendido en la posición ON y espere al menos 20 segundos.

  • Después de la reparación, lleve a cabo la comprobación del bus de CAN y asegúrese de que se visualicen todas las ECU y todos los sensores conectados al sistema de comunicación CAN.

    Haga clic aquí

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

OBSERVACIÓN:

  • Antes de desconectar los conectores relacionados con la inspección, presione cada cuerpo del conductor para comprobar que el conector no está flojo o desconectado.
  • Cuando se desconecte un conector, compruebe que los terminales y el conector no estén agrietados, deformados o corroídos.

PROCEDIMIENTO

1.

COMPRUEBE SI HAY UN CIRCUITO ABIERTO EN LAS LÍNEAS BUS DE CAN (LÍNEA SECUNDARIA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE))

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector E59 de la ECU de certificación (conjunto de la ECU de la llave inteligente).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

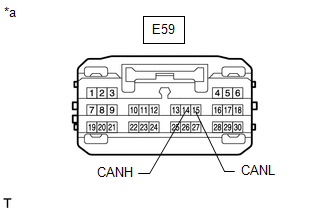

E59-14 (CANH) - E59-15 (CANL)

Cable desconectado del terminal negativo (-) de la batería.

54 a 69 Ω

*a

Vista frontal del conector del mazo de cables

(a la ECU de certificación (conjunto de la ECU de la llave inteligente))

MAL

REPARE O SUSTITUYA EL CONECTOR O LAS LÍNEAS SECUNDARIAS DE CAN (ECU DE CERTIFICACIÓN [CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE])

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DE LA FUENTE DE ALIMENTACIÓN)

(a) Desconecte el conector E57 de la ECU de certificación (conjunto de la ECU de la llave inteligente).

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

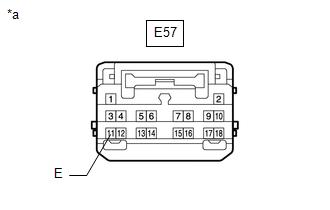

E57-11 (E) - Masa de la carrocería

Cable desconectado del terminal negativo (-) de la batería.

Inferior a 1 Ω

*a

Vista frontal del conector del mazo de cables

(a la ECU de certificación (conjunto de la ECU de la llave inteligente))

(c) Conecte otra vez el cable al terminal negativo (-) de la batería.

(d) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

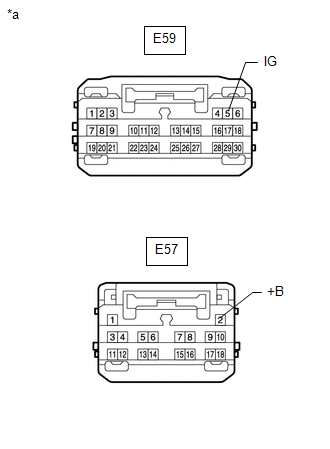

E57-2 (+B) - Masa de la carrocería

Siempre

11 a 14 V

E59-5 (IG) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

*a

Vista frontal del conector del mazo de cables

(a la ECU de certificación (conjunto de la ECU de la llave inteligente))

OK

SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO DE LA FUENTE DE ALIMENTACIÓN)

    Modo de interrupción de la comunicación de la ECU del juego de instrumentos

    Modo de interrupción de la comunicación del sensor del airbag central
