Toyota Corolla Manual de Taller: Modo de interrupción de la comunicación del actuador del freno (ECU de control de derrape)

Toyota Corolla Manual de Taller / Fuente de alimentación red / Red / Sistema De ComunicaciÓn Can (con Ecu De Pasarela Central) / Modo de interrupción de la comunicación del actuador del freno (ECU de control de derrape)

DESCRIPCIÓN

Elemento detectado

Síntoma

Área afectada

Modo de interrupción de la comunicación del actuador del freno (ECU de control de derrape)

Se cumple alguna de las condiciones siguientes:

  • Se indica la interrupción de la comunicación para "Skid Control (ABS/VSC/TRAC)" en la pantalla "Communication Bus Check" del Techstream.

    Haga clic aquí

  • Se emiten los DTC del sistema de comunicación (DTC que comienzan por "U") correspondientes al "Modo de interrupción de la comunicación del actuador del freno (ECU de control de derrape)" de la "Tabla de combinación de DTC".

    Haga clic aquí

  • Conector o línea secundaria de la ECU de control de derrape (conjunto del actuador del freno)
  • Circuito de la fuente de alimentación de la ECU de control de derrape (conjunto del actuador del freno)
  • Circuito de masa de la ECU de control de derrape (conjunto del actuador del freno)
  • ECU de control de derrape (conjunto del actuador del freno)

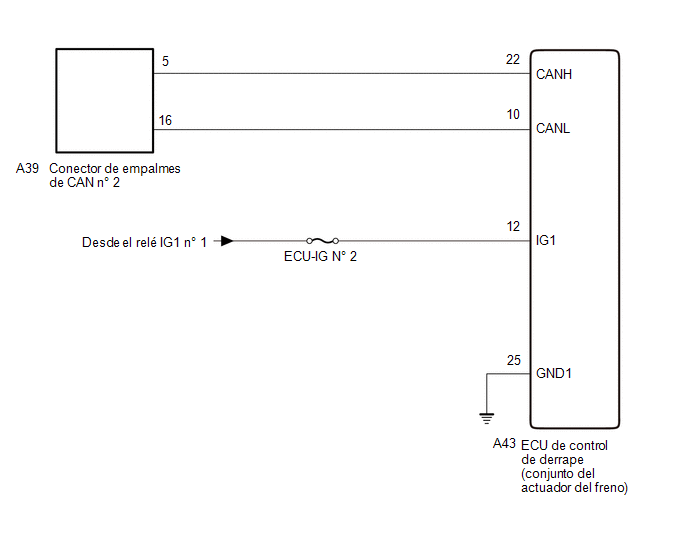

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Debido a que el orden del diagnóstico es importante para el diagnóstico correcto, asegúrese de comenzar la localización de averías consultando la sección Cómo proceder con la localización de averías cuando se emiten DTC relacionados con el sistema de comunicación CAN.

    Haga clic aquí

  • Antes de medir la resistencia del bus de CAN, gire el interruptor de encendido a la posición OFF y deje el vehículo durante al menos 1 minuto sin utilizar la llave o los interruptores ni abrir o cerrar las puertas. A continuación, desconecte el cable del terminal negativo (-) de la batería y deje el vehículo durante al menos 1 minuto antes de medir la resistencia.
  • Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

    Haga clic aquí

  • Tras efectuar las reparaciones, lleve a cabo el procedimiento de comprobación de DTC y confirme que no se vuelvan a emitir los DTC.

    Procedimiento de comprobación de DTC: Coloque el interruptor de encendido en la posición ON y espere al menos 61 segundos. Active el interruptor principal de control de la velocidad de crucero y, a continuación, conduzca el vehículo a una velocidad de al menos 36 km/h (22 mph) durante 2.6 segundos o más.

  • Después de la reparación, lleve a cabo la comprobación del bus de CAN y asegúrese de que se visualicen todas las ECU y todos los sensores conectados al sistema de comunicación CAN.

    Haga clic aquí

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

OBSERVACIÓN:

  • Antes de desconectar los conectores relacionados con la inspección, presione cada cuerpo del conductor para comprobar que el conector no está flojo o desconectado.
  • Cuando se desconecte un conector, compruebe que los terminales y el conector no estén agrietados, deformados o corroídos.

PROCEDIMIENTO

1.

COMPRUEBE LOS DTC (SISTEMA DE MANDO DE LOS FRENOS)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Chassis / ABS/VSC/TRAC / Trouble Codes.

Chassis > ABS/VSC/TRAC > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite el DTC C1241.

A

Se emite el DTC C1241.

B

B

VAYA AL PROCEDIMIENTO DE DIAGNÓSTICO INDICADO POR EL DTC EMITIDO

A

2.

COMPRUEBE SI HAY CIRCUITOS ABIERTOS EN LAS LÍNEAS BUS DE CAN (LÍNEA SECUNDARIA DE LA ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO))

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector A43 de la ECU de control de derrape (conjunto del actuador del freno).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

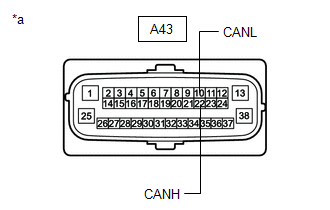

A43-22 (CANH) - A43-10 (CANL)

Cable desconectado del terminal negativo (-) de la batería.

54 a 69 Ω

*a

Vista frontal del conector del mazo de cables

(a la ECU de control de derrape (conjunto del actuador del freno))

MAL

REPARE O SUSTITUYA EL CONECTOR O LAS LÍNEAS SECUNDARIAS DE CAN (ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO))

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DE LA FUENTE DE ALIMENTACIÓN)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

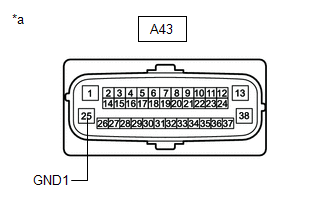

A43-25 (GND1) - Masa de la carrocería

Cable desconectado del terminal negativo (-) de la batería.

Inferior a 1 Ω

*a

Vista frontal del conector del mazo de cables

(a la ECU de control de derrape (conjunto del actuador del freno))

(b) Conecte otra vez el cable al terminal negativo (-) de la batería.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

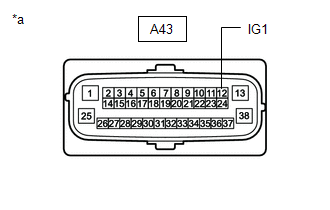

A43-12 (IG1) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

*a

Vista frontal del conector del mazo de cables

(a la ECU de control de derrape (conjunto del actuador del freno))

OK

SUSTITUYA LA ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)

MAL

REPARE O SUSTITUYA EL CONECTOR O LAS LÍNEAS SECUNDARIAS DE CAN (ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO))
