INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL INTERRUPTOR DE LA CALEFACCIÓN DE LOS ASIENTOS (para el lado izquierdo)

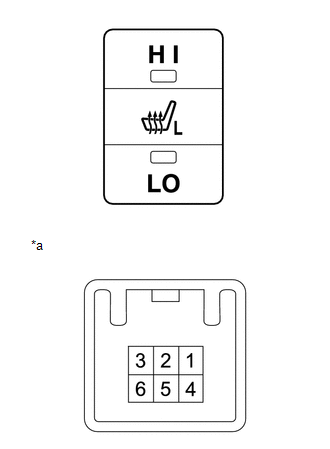

(a) Controle el interruptor de la calefacción de los asientos (para el lado izquierdo)

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
1 - 6	Interruptor HI activado	Inferior a 1 Ω
2 - 3	Interruptor HI activado	Inferior a 1 Ω
1 - 2	Interruptor LO activado	Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el interruptor de la calefacción de los asientos (para el lado izquierdo).

*a	Componente no conectado al mazo de cables (Interruptor de la calefacción de los asientos (para el lado izquierdo))

(b) Compruebe si el LED se enciende.

(1) Aplique tensión de la batería al interruptor de la calefacción de los asientos (para el lado izquierdo) y compruebe si se ilumina cada LED.

OK:

Conexión de la batería

Estado

Valor especificado

Terminal positivo (+) de la batería → 2

Terminal negativo (-) de la batería → 6

Interruptor HI activado

Se enciende

Terminal positivo (+) de la batería → 2

Terminal negativo (-) de la batería → 6

Interruptor LO activado

Se enciende

Terminal positivo (+) de la batería → 4

Terminal negativo (-) de la batería → 5

Siempre

Se enciende

Si el resultado no es el especificado, sustituya el interruptor de la calefacción de los asientos (para el lado izquierdo).

2. INSPECCIONE EL INTERRUPTOR DE LA CALEFACCIÓN DE LOS ASIENTOS (para el lado derecho)

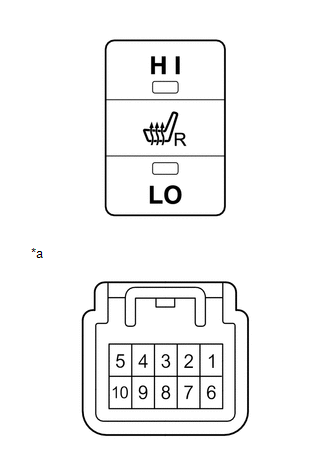

(a) Controle el interruptor de la calefacción de los asientos (para el lado derecho)

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
2 - 10	Interruptor HI activado	Inferior a 1 Ω
3 - 4	Interruptor HI activado	Inferior a 1 Ω
2 - 3	Interruptor LO activado	Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el interruptor de la calefacción de los asientos (para el lado derecho).

*a	Componente no conectado al mazo de cables (Interruptor de la calefacción de los asientos (para el lado derecho))

(b) Compruebe si el LED se enciende.

(1) Aplique tensión de la batería al interruptor de la calefacción de los asientos (para el lado derecho) y compruebe si se ilumina cada LED.

OK:

Conexión de la batería

Estado

Valor especificado

Terminal positivo (+) de la batería → 3

Terminal negativo (-) de la batería → 10

Interruptor HI activado

Se enciende

Terminal positivo (+) de la batería → 3

Terminal negativo (-) de la batería → 10

Interruptor LO activado

Se enciende

Terminal positivo (+) de la batería → 6

Terminal negativo (-) de la batería → 8

Siempre

Se enciende

Si el resultado no es el especificado, sustituya el interruptor de la calefacción de los asientos (para el lado derecho).
