SUSTITUCIÓN

PROCEDIMIENTO

1. SUSTITUYA EL LÍQUIDO DEL TRANSEJE VARIABLE CONTINUO

(a) Eleve el vehículo. [*1]

AVISO:

Coloque el vehículo en el elevador para que se mantenga nivelado mientras esté levantado (asegúrese de que el ángulo de inclinación de la parte delantera a la trasera del vehículo sea igual o inferior a +/- 1°).

(b) Quite la cubierta inferior izquierda del motor.

Para 2ZR-FE: Haga clic aquí

Para 2ZR-FAE: Haga clic aquí

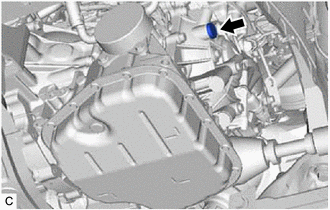

(c) Quite el tapón de llenado y la junta del conjunto del transeje variable continuo. [*2]

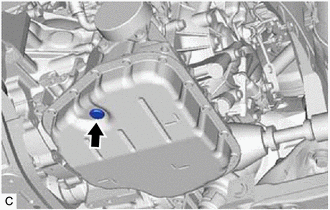

(d) Utilice una llave de cubo hexagonal de 6 mm para extraer el tapón de rebose y la junta del conjunto del transeje variable continuo. [*3]

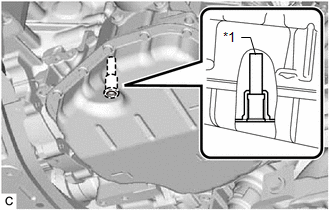

(e) Utilice una llave de cubo hexagonal de 6 mm para extraer el tubo de llenado de aceite de la transmisión n° 1 del subconjunto del cárter de aceite del transeje (CVT) y drene el líquido. [*4]

*1

Tubo de llenado del aceite de la transmisión n° 1

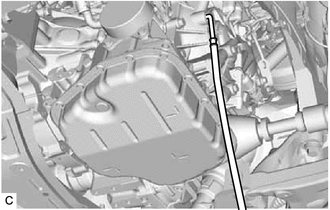

(f) Mida la cantidad de líquido drenado. [*5]

OBSERVACIÓN:

Añada la misma cantidad de líquido en el paso [*8].

(g) Utilice una llave de cubo hexagonal de 6 mm para colocar el tubo de llenado de aceite de la transmisión n° 1 en el subconjunto del cárter de aceite del transeje (CVT). [*6]

Torque:

1.7 N·m {17 kgf·cm, 15 in·lbf}

*1

Tubo de llenado del aceite de la transmisión n° 1

(h) Instale provisionalmente la junta y el tapón de rebose en el conjunto del transeje variable continuo. [*7]

OBSERVACIÓN:

Vuelva a utilizar la junta vieja, ya que el tapón de rebose se extraerá de nuevo para ajustar el nivel del líquido.

(i) Añada líquido por el orificio de llenado con la misma cantidad de líquido drenada en el paso [*5]. [*8]

AVISO:

Utilice líquido original Toyota Genuine CVT FE.

(j) Coloque provisionalmente la junta y el tapón de llenado para evitar derrames. [*9]

OBSERVACIÓN:

Vuelva a utilizar la junta vieja, ya que el tapón de llenado se extraerá de nuevo para ajustar el nivel del líquido.

(k) Baje el vehículo. [*10]

(l) Arranque el motor. [*11]

(m) Mueva lentamente la palanca de cambios de la posición P a la D, y de nuevo a la posición P (mantener la palanca de cambios en cada posición durante aproximadamente 3 segundos). [*12]

OBSERVACIÓN:

Mueva lentamente la palanca de cambios para hacer circular el líquido a través de cada pieza del conjunto del transeje variable continuo.

(n) Deje el conjunto del motor al ralentí durante 30 segundos para calentarlo. [*13]

(o) Apague el interruptor de encendido. [*14]

(p) Repita los pasos del [*1] al [*14].

(q) Repita los pasos del [*1] al [*10].

2. AJUSTE LA TEMPERATURA DEL LÍQUIDO

Haga clic aquí

3. AJUSTE EL NIVEL DEL LÍQUIDO

Haga clic aquí

4. TAREA DE RECONSTRUCCIÓN

Haga clic aquí
