Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

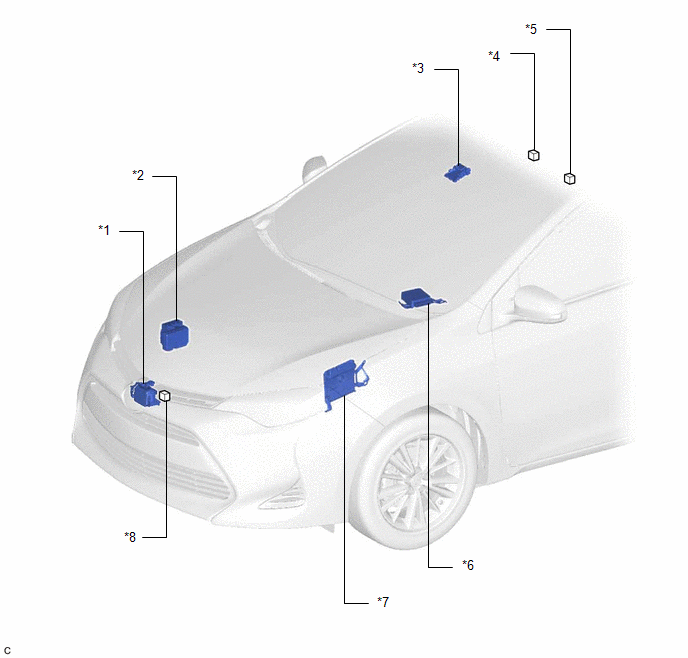

*1

CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA

*2

ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)

*3

CÁMARA DE RECONOCIMIENTO DE AVANCE

*4

CONECTOR DE EMPALMES DE CAN N° 7

(con techo deslizante)

*5

CONECTOR DE EMPALMES DE CAN N° 7

(sin techo deslizante)

*6

CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

*7

ECM

*8

CONECTOR DE EMPALMES DE CAN N° 4

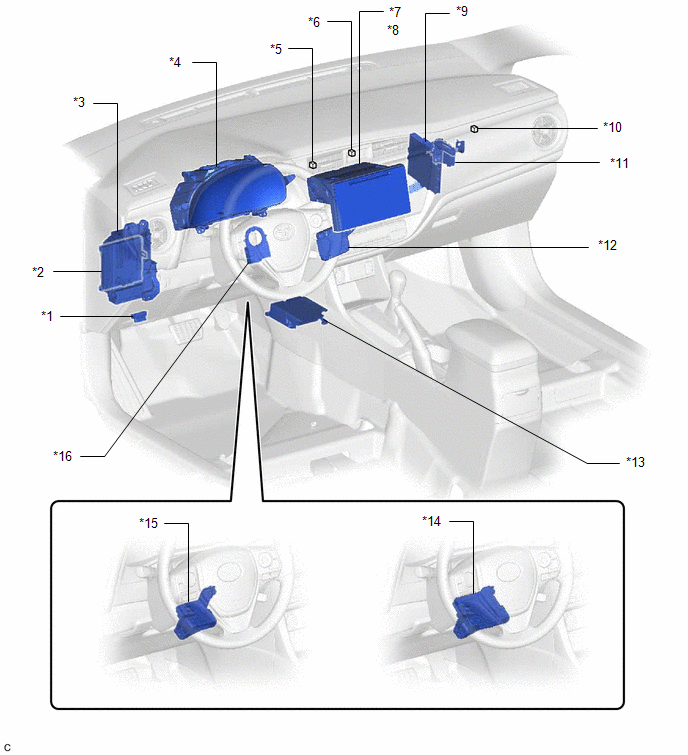

*1

DLC3

*2

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*3

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

*4

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*5

CONECTOR DE EMPALMES DE CAN N° 5

*6

CONECTOR DE EMPALMES DE CAN N° 3

*7

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

(para tipo con radio y pantalla)

*8

CONJUNTO DEL RECEPTOR DE NAVEGACIÓN

(Para tipo con receptor de navegación)

*9

ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

(con sistema de llave inteligente)

*10

CONECTOR DE EMPALMES DE CAN N° 2

*11

ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED)

*12

CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN

*13

CONJUNTO DEL SENSOR DEL AIRBAG

*14

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

(con sistema de aire acondicionado automático)

*15

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

(con sistema de aire acondicionado manual)

*16

SENSOR DE DIRECCIÓN
