Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DE 3 PUNTOS DEL ASIENTO TRASERO

Haga clic aquí

2. INSTALE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DE TIPO 3 PUNTOS

(a) Enganche la guía e instale el conjunto del cinturón de seguridad exterior de 3 puntos del asiento trasero con la tuerca.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

(b) Compruebe si el ELR se bloquea.

AVISO:

Esta comprobación debería realizarse con el conjunto del cinturón de seguridad exterior de 3 puntos del asiento trasero instalado.

(1) Con el conjunto del cinturón de seguridad exterior de 3 puntos del asiento trasero instalado, compruebe que el cinturón se bloquea cuando se tira de él rápidamente.

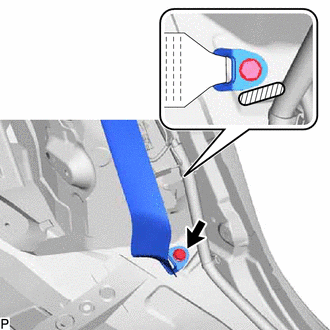

(c) Conecte el anclaje del piso del conjunto del cinturón de seguridad exterior de 3 puntos del asiento trasero con el perno.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

Parte saliente

AVISO:

No deje que la pieza de anclaje del conjunto del cinturón de seguridad exterior de 3 puntos del asiento trasero se superponga con el saliente del panel del piso.

3. INSTALE EL CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE

(a) Enganche las 5 guías y los 3 clips para instalar el conjunto del panel de guarnición de la bandeja para equipaje.

(b) Conecte el conector.

4. COLOQUE LA TAPA DEL ORIFICIO DE LA BANDA DE LA GUARNICIÓN DE LA BANDEJA DE EQUIPAJE

OBSERVACIÓN:

Siga el mismo procedimiento con todas las cubiertas del orificio de la banda de la guarnición de la bandeja para equipaje.

(a) Enganche las 4 guías.

(b) Enganche las 2 garras para instalar la cubierta del orificio de la banda de la guarnición de la bandeja para equipaje.

5. COLOQUE EL CONJUNTO DEL EMBELLECEDOR LATERAL INTERIOR IZQUIERDO DEL TECHO

Haga clic aquí

6. COLOQUE EL CONJUNTO DEL EMBELLECEDOR INTERIOR DERECHO DEL TECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

7. INSTALE EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO

Haga clic aquí

8. INSTALE EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

9. INSTALE EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO (para el lado izquierdo)

Haga clic aquí

10. INSTALE EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

11. INSTALE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

12. INSTALE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

Haga clic aquí

13. COLOQUE EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

14. INSTALE EL ESTRIBO DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

15. INSTALE EL CONJUNTO DEL ASIENTO TRASERO (con reposacabezas no extraíble)

Haga clic aquí

16. INSTALE EL CONJUNTO DEL ASIENTO TRASERO (con reposacabezas extraíble)

Haga clic aquí
