Toyota Corolla Manual de Taller: Sensor De Corriente De La BaterÍa

Componentes

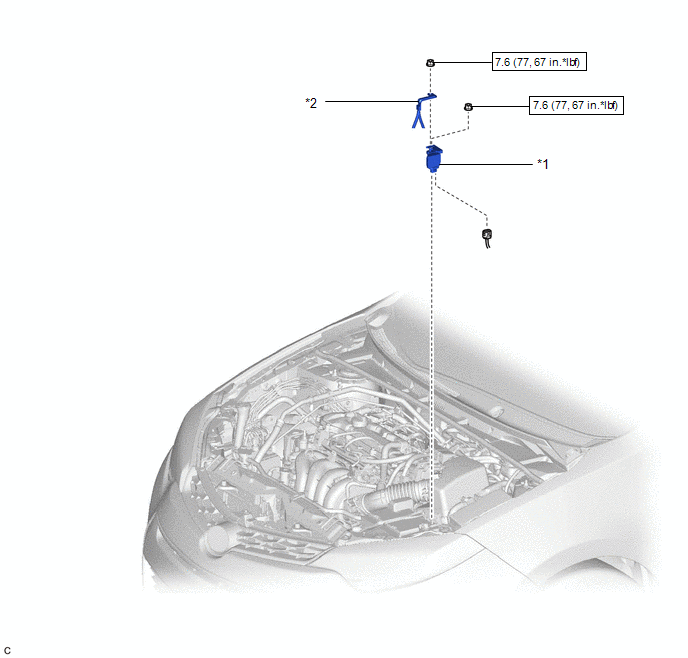

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DE LA ECU DE CONTROL DEL GENERADOR

*2

CABLE DEL MOTOR

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA ECU DE CONTROL DEL GENERADOR

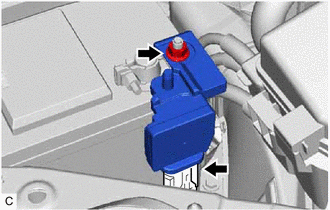

(a) Extraiga la tuerca y desconecte el cable del motor del conjunto de la ECU de control del generador.

(b) Desconecte el conector del conjunto de la ECU de control del generador.

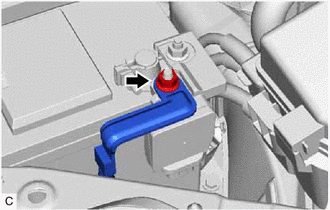

(c) Extraiga la tuerca y el conjunto de la ECU de control del generador del terminal negativo (-) de la batería.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE EL CONJUNTO DE LA ECU DE CONTROL DEL GENERADOR

(a) Instale el conjunto de la ECU de control del generador en el terminal negativo (-) de la batería con la tuerca.

Torque:

7.6 N·m {77 kgf·cm, 67 in·lbf}

(b) Conecte el conector al conjunto de la ECU de control del generador.

(c) Conecte el cable del motor en el conjunto de la ECU de control del generador con la tuerca.

Torque:

7.6 N·m {77 kgf·cm, 67 in·lbf}

    InstalaciÓn

    Sistema De Carga
