Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DE LA RUEDA DE REPUESTO

(a) Extraiga la cubierta de la rueda de repuesto.

2. EXTRAIGA EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO CENTRAL

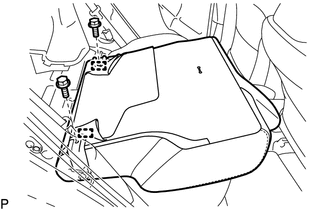

3. EXTRAIGA EL CONJUNTO DEL RESPALDO TRASERO DERECHO

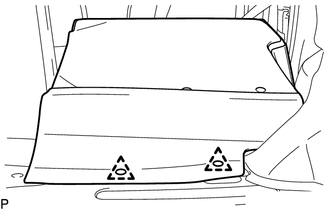

(a) Recline hacia adelante el conjunto del respaldo del asiento trasero derecho.

(b) Quite los 2 clips.

(c) Quite los 2 pernos.

(d) Desenganche las 2 guías y extraiga el conjunto del respaldo del asiento trasero derecho.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

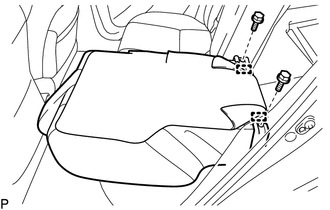

4. EXTRAIGA EL CONJUNTO DEL RESPALDO TRASERO IZQUIERDO

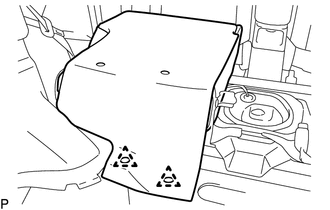

(a) Recline hacia adelante el conjunto del respaldo del asiento trasero izquierdo.

(b) Quite los 2 clips.

(c) Quite los 2 pernos.

(d) Desenganche las 2 guías y extraiga el conjunto del respaldo del asiento trasero izquierdo.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

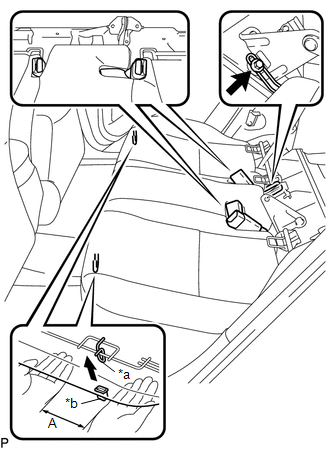

5. EXTRAIGA EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO

(a) Extraiga el perno.

*a Gancho del bastidor del cojín del asiento trasero *b Gancho de bloqueo del cojín del asiento trasero

(b) Levante el borde delantero del conjunto del cojín del asiento trasero como se muestra en la ilustración y desenganche los 2 ganchos del bastidor del cojín del asiento trasero de los ganchos de bloqueo del cojín del asiento trasero.

AVISO:

Asegúrese de sujetar la parte del conjunto del cojín del asiento que se encuentra justamente al lado de los ganchos de bloqueo del cojín del asiento trasero cuando lo levante. Si levanta el cojín por otra parte, puede deformar el bastidor del cojín del asiento trasero.

Medición estándar:

(c) Pase los 2 cinturones interiores del asiento trasero por la ranura del conjunto del cojín del asiento trasero y extraiga el conjunto del cojín del asiento trasero.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

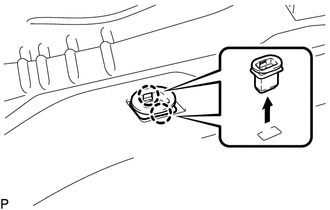

6. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO

(a) Desenganche las 2 garras para extraer el gancho de bloqueo del cojín del asiento trasero como se muestra en la ilustración. OBSERVACIÓN: Siga el mismo procedimiento en el lado derecho que en el izquierdo.
