INSPECCIÓN
PROCEDIMIENTO

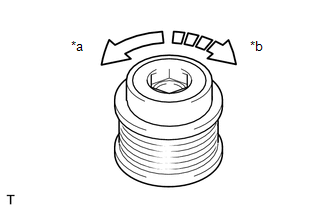

1. INSPECCIONE EL GENERADOR CON POLEA DE EMBRAGUE
|
(a) Sujete el centro de la polea del generador con embrague y asegúrese
de que el anillo exterior gire en el sentido de las agujas del reloj y no
en el sentido contrario.
OK:
El anillo exterior gira en sentido contrario al de las agujas del reloj
y no gira en el sentido de las agujas del reloj.
Si el resultado no es el especificado, sustituya el generador con polea
de embrague.
|
|
|
*a
|
Desconectada
|
|
*b
|
Bloquear
|
|
|

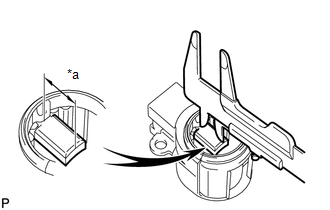

2. INSPECCIONE EL CONJUNTO DEL PORTAESCOBILLAS DEL GENERADOR
|
(a) Mida la longitud de las escobillas expuestas con un calibre de nonio.
Longitud visible estándar:
9.5 a 11.5 mm (0.374 a 0.453 pulg.)
Longitud visible mínima:
4.5 mm (0.177 pulg.)
Si la longitud de la escobilla es inferior al mínimo especificado, sustituya
el conjunto del portaescobillas del generador.
|
|
3. INSPECCIONE EL CONJUNTO DEL ROTOR DEL GENERADOR
|

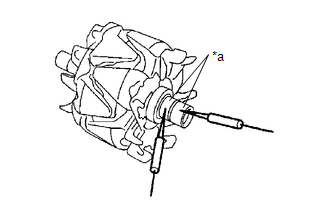

(a) Compruebe si hay algún circuito abierto en el conjunto del rotor
del generador.
(1) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
Anillo colector - anillo colector
|
20°C (68°F)
|
1.8 a 2.2 Ω
|
Si el resultado no es el especificado, sustituya el conjunto del rotor
del generador.
|
|
|

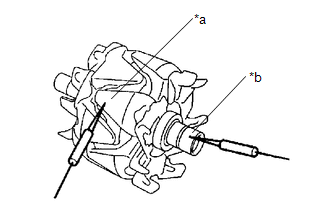

(b) Compruebe si hay algún cortocircuito a masa en el conjunto del rotor
del generador.
(1) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
Anillo colector - rotor
|
Siempre
|
10 MΩ o superior
|
Si el resultado no es el especificado, sustituya el conjunto del rotor
del generador.
|
|
|
*a
|
Rotor
|
|
*b
|
Anillo colector
|
|
|
|

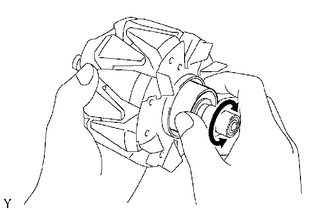

(c) Verifique que el cojinete del rotor del generador no esté áspero
o desgastado y compruebe que gira sin problemas.
Si el cojinete del rotor del generador no está áspero o desgastado o
no gira con suavidad, sustituya el conjunto del rotor del generador.
|
|
|

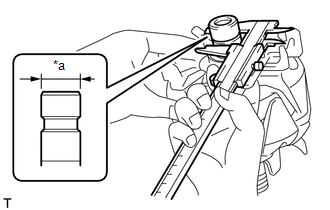

(d) Utilice un calibre de nonio para medir el diámetro del anillo colector.
Diámetro estándar:
14.2 a 14.8 mm (0.559 a 0.583 pulg.)
Diámetro mínimo:
14.0 mm (0.551 pulg.)
Si la medida del diámetro es inferior al mínimo, reemplace el conjunto
del rotor del generador.
|
|
|

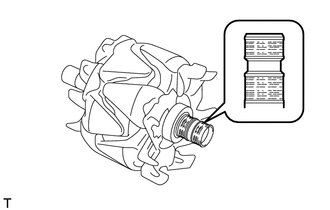

(e) Asegúrese de que los anillos colectores no estén ásperos o rayados.
Si estuviera áspera o rayada, reemplace el conjunto del rotor del generador.
|
|

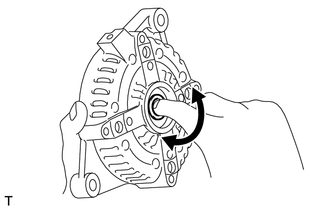

4. INSPECCIONE EL COJINETE DEL BASTIDOR DEL TERMINAL EXTREMO DE EXCITACIÓN DEL
GENERADOR
|
(a) Asegúrese de que el cojinete del armazón del terminal de excitación
del generador no esté áspero o desgastado y compruebe que gira sin problemas.
Si el cojinete del armazón del terminal de excitación del generador no
está rugoso ni desgastado o el cojinete no gira con suavidad, sustituya
el cojinete del armazón del terminal de excitación del generador.
|
|
|
