Toyota Corolla Manual de Taller: ExtracciÓn

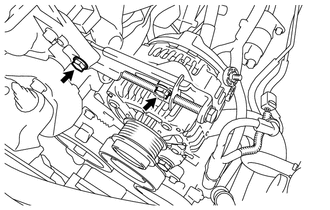

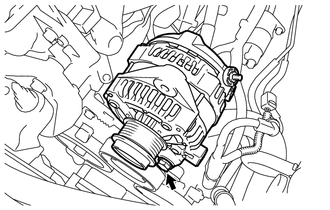

EXTRACCIÓN PROCEDIMIENTO 1. MEDIDAS DE PRECAUCIÓN AVISO: Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, lea el aviso de desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo. Haga clic aquí 2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA AVISO: Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable. Haga clic aquí 3. RETIRE LA TAPA DE LA CULATA N° 2 Haga clic aquí 4. EXTRAIGA LA CORREA TRAPEZOIDAL RANURADA Haga clic aquí 5. EXTRAIGA EL CONJUNTO DEL GENERADOR

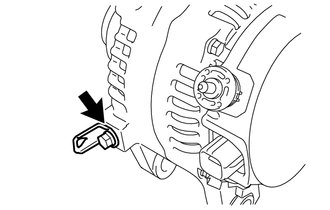

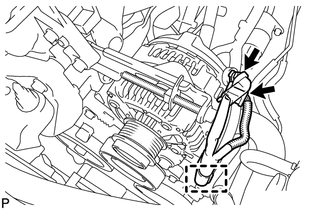

(b) Extraiga la tuerca y desconecte el mazo de cables del terminal B. (c) Desconecte el conector y suelte la abrazadera del mazo de cables.
|
