Toyota Corolla Manual de Taller: Componentes

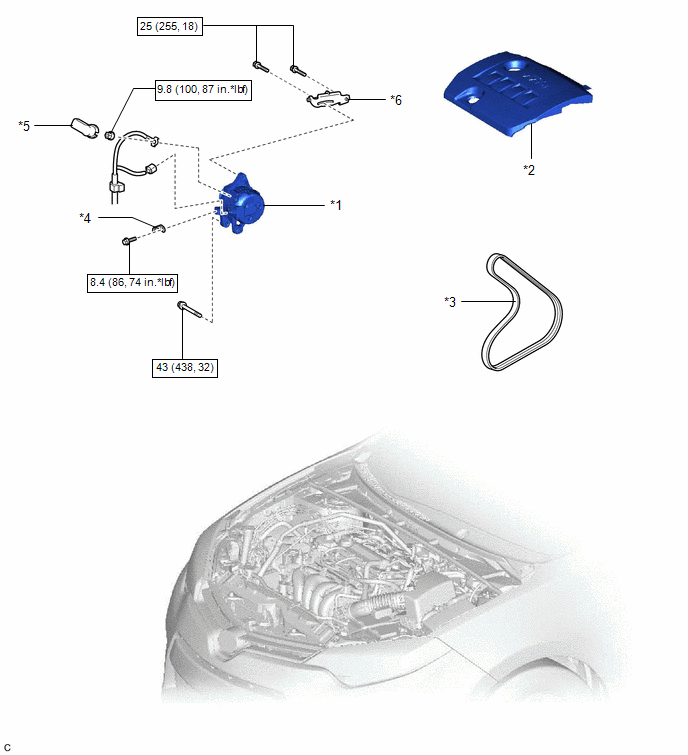

*1

CONJUNTO DEL GENERADOR

*2

TAPA DE LA CULATA N° 2

*3

CORREA TRAPEZOIDAL RANURADA

*4

SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

*5

TAPA DEL TERMINAL

*6

BARRA DE AJUSTE

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

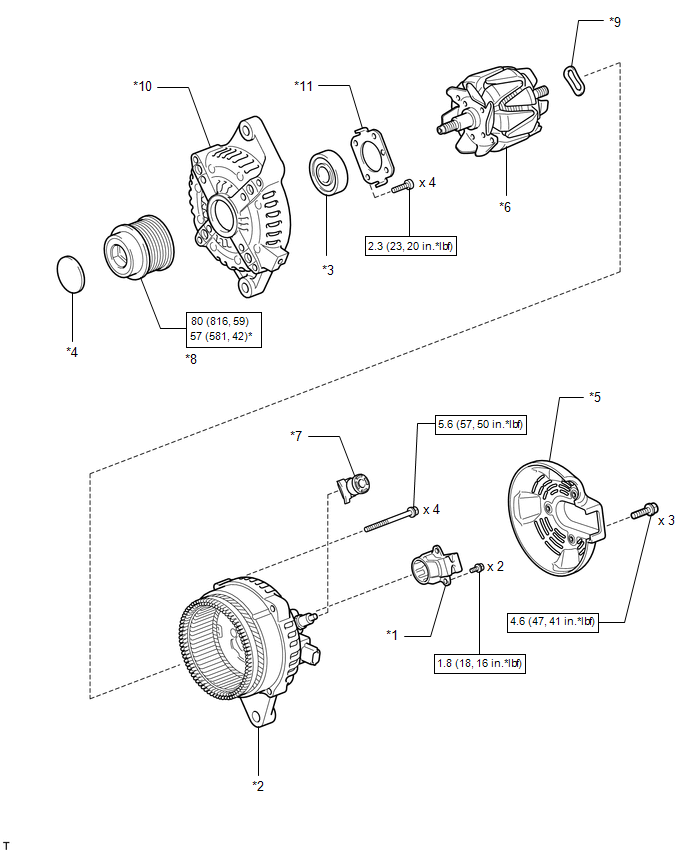

*1

CONJUNTO DEL PORTAESCOBILLAS DEL GENERADOR

*2

CONJUNTO DE LA BOBINA DEL GENERADOR

*3

COJINETE DEL ARMAZÓN DEL TERMINAL DE EXCITACIÓN DEL GENERADOR

*4

SOMBRERETE DE LA POLEA DEL GENERADOR

*5

TAPA DEL EXTREMO TRASERO DEL GENERADOR

*6

CONJUNTO DEL ROTOR DEL GENERADOR

*7

AISLADOR DEL TERMINAL DEL GENERADOR

*8

GENERADOR CON POLEA DE EMBRAGUE

*9

ARANDELA

*10

ARMAZÓN DEL TERMINAL DE EXCITACIÓN DEL GENERADOR

*11

PLACA DE RETENCIÓN

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

*

Para utilizar con la SST

●

Pieza no reutilizable

-

-
