Toyota Corolla Manual de Taller: Cable De La Antena De NavegaciÓn

Componentes

COMPONENTES

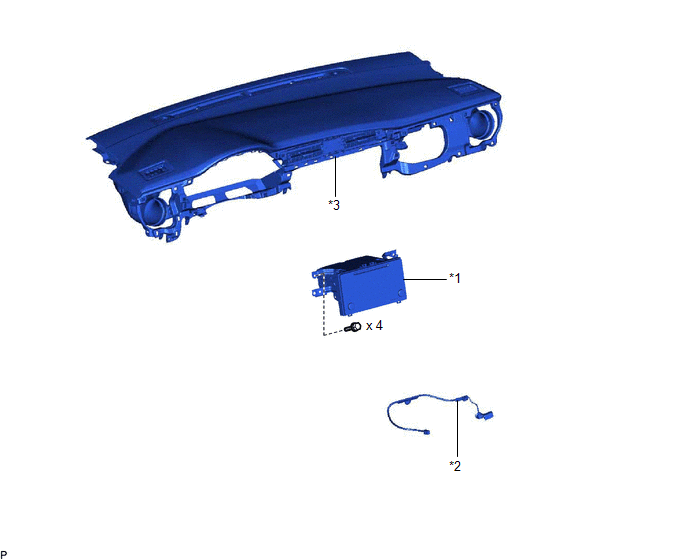

ILUSTRACIÓN

*1	CONJUNTO DEL RECEPTOR DE NAVEGACIÓN CON SOPORTE	*2	SUBCONJUNTO DEL CABLE DE LA ANTENA DE NAVEGACIÓN N° 1
*3	CONJUNTO DEL PANEL DE INSTRUMENTOS SUPERIOR	-	-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO SUPERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN CON SOPORTE

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE LA ANTENA DE NAVEGACIÓN N° 1

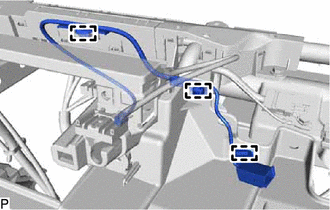

(a) Desenganche las 3 abrazaderas y extraiga el subconjunto del cable de la antena de navegación n° 1.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO DEL CABLE DE LA ANTENA DE NAVEGACIÓN N° 1

(a) Enganche las 3 abrazaderas para instalar el subconjunto del cable de la antena de navegación n° 1.

2. COLOQUE EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN CON SOPORTE

Haga clic aquí

3. INSTALE EL CONJUNTO SUPERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí
