Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. PRECAUCIÓN (para tipo con receptor de navegación)

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA (para tipo con receptor de navegación)

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTES (para tipo con radio y pantalla)

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN CON SOPORTE (para tipo con receptor de navegación)

Haga clic aquí

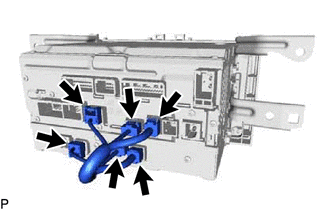

6. EXTRAIGA EL CABLE DE NAVEGACIÓN N° 1

(a) Desconecte los 6 conectores para extraer el cable de navegación n° 1.

7. EXTRAIGA EL SOPORTE DE LA RADIO N° 1

Haga clic aquí

8. EXTRAIGA EL SOPORTE DE LA RADIO N° 2

Haga clic aquí

9. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA (para tipo con radio y pantalla)

10. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN (para tipo con receptor de navegación)

11. EXTRAIGA EL CONJUNTO DEL SINTONIZADOR DE COMPONENTES ESTÉREO
