Toyota Corolla Manual de Taller: CÁmara De TelevisiÓn

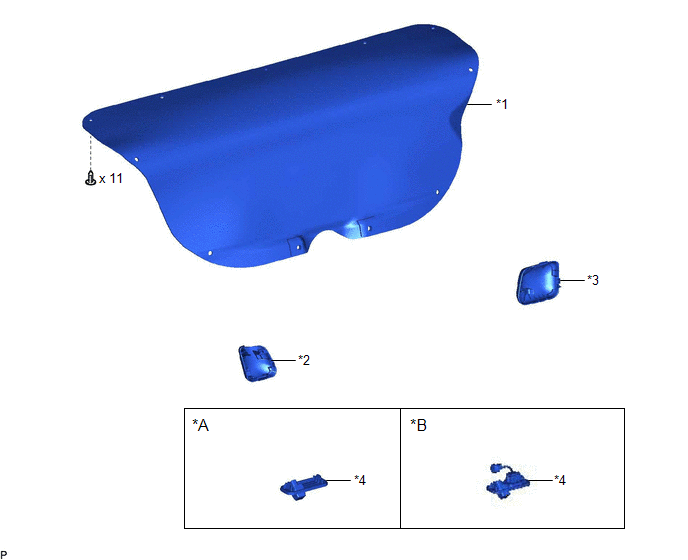

Componentes COMPONENTES ILUSTRACIÓN

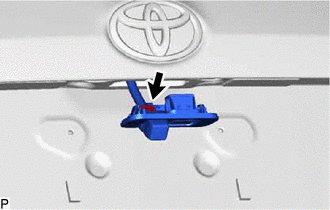

ExtracciÓn EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA LA CUBIERTA LATERAL IZQUIERDA DEL COMPARTIMIENTO DE EQUIPAJES Haga clic aquí 2. EXTRAIGA LA CUBIERTA LATERAL DERECHA DEL COMPARTIMIENTO DE EQUIPAJES Haga clic aquí 3. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES Haga clic aquí 4. EXTRAIGA EL CONJUNTO DE LA CÁMARA DE VÍDEO (a) Sin sistema de llave inteligente:

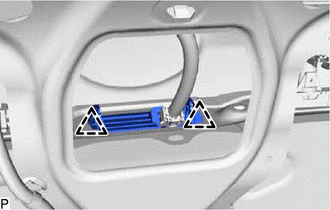

(1) Desenganche los 2 clips.

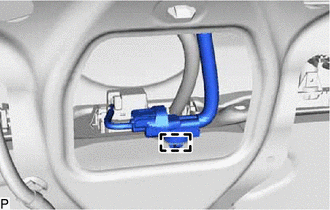

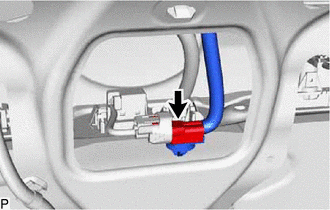

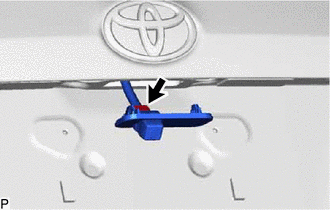

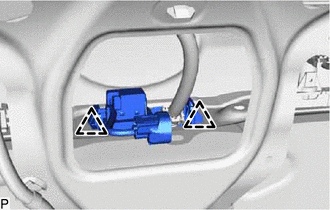

(b) Con sistema de llave inteligente:
InstalaciÓn INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL CONJUNTO DE LA CÁMARA DE VÍDEO (a) Sin sistema de llave inteligente: (1) Conecte el conector. (2) Enganche los 2 clips para instalar el conjunto de la cámara de televisión. (b) Con sistema de llave inteligente: (1) Conecte el conector. (2) Enganche los 2 clips para instalar el conjunto de la cámara de televisión. (3) Conecte el conector. (4) Enganche la abrazadera. 2. INSTALE LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES Haga clic aquí 3. INSTALE LA CUBIERTA LATERAL DERECHA DEL COMPARTIMIENTO DE EQUIPAJES Haga clic aquí 4. INSTALE LA CUBIERTA LATERAL IZQUIERDA DEL COMPARTIMIENTO DE EQUIPAJES Haga clic aquí |
