Toyota Corolla Manual de Taller: Circuito de los terminales TS y CG

DESCRIPCIÓN

La escritura del mapa de asistencia se puede realizar después de acceder a Signal Check, conectando los terminales TS y CG del DLC3 con la SST.

Haga clic aquí

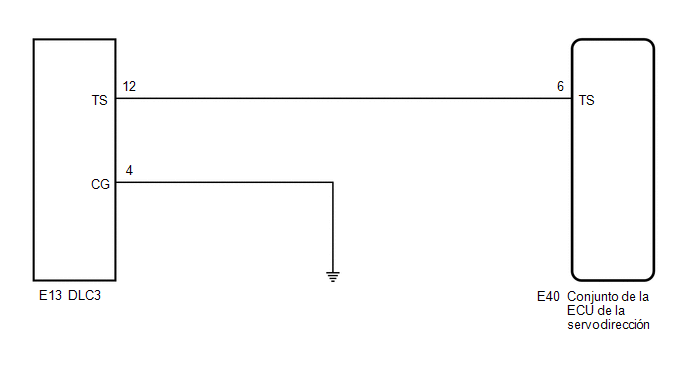

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si el conjunto de la ECU de la servodirección se ha sustituido, realice la escritura del mapa de asistencia y la calibración a cero del sensor de par.

Haga clic aquí

PROCEDIMIENTO

1.

COMPRUEBE EL DLC3

(a) Coloque el interruptor de encendido en posición ON.

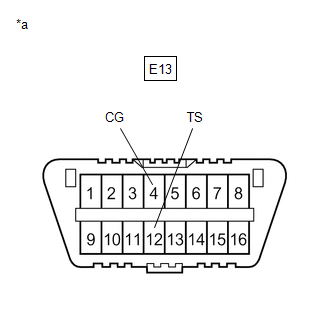

*a

Vista frontal del DLC3:

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E13-12 (TS) - E13-4 (CG)

Interruptor de encendido en posición ON

9 a 16 V

OK

SUSTITUYA EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

MAL

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN - TS del DLC3)

(a) Desconecte el conector E40 del conjunto de la ECU de la servodirección.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E13-12 (TS) - E40-6 (TS)

Siempre

Inferior a 1 Ω

E13-12 (TS) o E40-6 (TS) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CG DEL DLC3 - MASA DE LA CARROCERÍA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E13-4 (CG) - Masa de la carrocería

Siempre

Inferior a 1 Ω

OBSERVACIÓN:

Si la localización de averías se ha realizado siguiendo las indicaciones de la tabla de síntomas de problemas, vuelva a consultar la tabla y continúe con el paso siguiente antes de sustituir la pieza.

Haga clic aquí

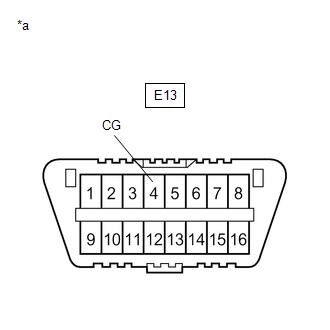

*a

Vista frontal del DLC3:

OK

SUSTITUYA EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
