Toyota Corolla Manual de Taller: Tensión de la fuente de alimentación de IG (C1551)

DESCRIPCIÓN

El conjunto de la ECU de la servodirección distingue el estado del interruptor de encendido de ON u OFF a través del circuito de la fuente de alimentación IG.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Indicación de advertencia

Vuelve al estado normal

Nota

C1551

Tensión de la fuente de alimentación de IG

Circuito abierto o cortocircuito en la fuente de alimentación de IG con el interruptor de encendido en la posición ON

  • Fusible ECU-IG n° 4
  • Circuito de la fuente de alimentación del IG
  • Conjunto de la ECU de la servodirección

Indicador de advertencia EPS: Se enciende

Después de la confirmación de normalidad

-

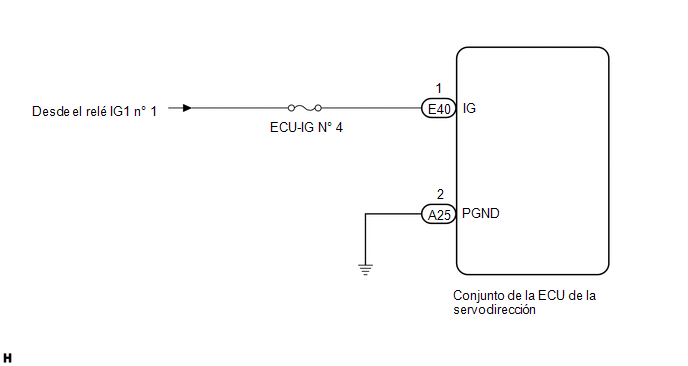

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si se ha sustituido el conjunto de la ECU de la servodirección, realice la grabación del mapa de asistencia y la calibración al punto cero del sensor de par de apriete.

Haga clic aquí

OBSERVACIÓN:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM

(a) Apague el interruptor de encendido.

(b) Conecte el Techstream al DLC3.

(c) Coloque el interruptor de encendido en posición ON.

(d) Encienda el Techstream.

(e) Acceda a los siguientes menús: Chassis / EMPS / Data List.

(f) Seleccione el elemento "IG Power Supply" en la lista de datos y lea el valor indicado en el Techstream.

Chassis > EMPS > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

IG Power Supply

Tensión de la fuente de alimentación IG

Mín.: 0.0000 V

Máx.: 20.1531 V

8 a 16 V

Interruptor de encendido en posición ON

Chassis > EMPS > Data List

Pantalla del tester

IG Power Supply

OK:

El valor en estado normal se visualiza en el Techstream.

OK

SUSTITUYA EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

MAL

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (BATERÍA - CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN)

(a) Desconecte los conectores E40 y A25 del conjunto de la ECU de la servodirección.

*a

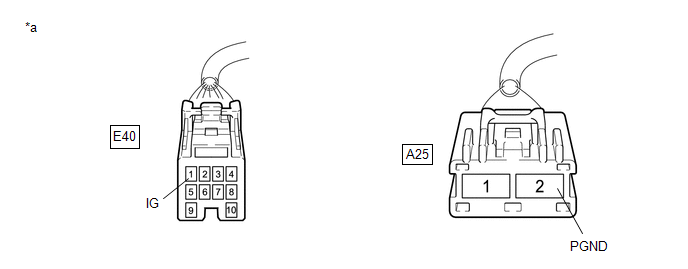

Vista frontal del conector del mazo de cables

(al conjunto de la ECU de la servodirección)

-

-

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E40-1(IG) - Masa de la carrocería

Interruptor de encendido en posición ON

8 a 16 V

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A25-2 (PGND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

OK

SUSTITUYA EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

    Avería en la ECU (C1531-C1535)

    Tensión de la fuente de alimentación de PIG (C1552,C1554)
