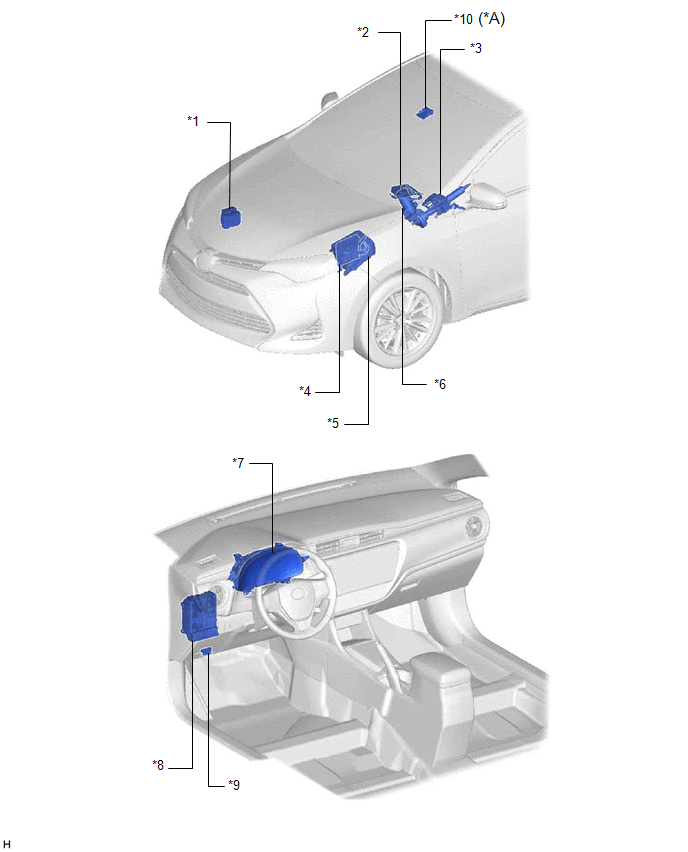

Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

*A

Con sistema de cámara de reconocimiento frontal

-

-

*1

CONJUNTO DEL ACTUADOR DEL FRENO

- ECU DE CONTROL DE DERRAPE

*2

CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

*3

SUBCONJUNTO DE LA COLUMNA DE LA SERVODIRECCIÓN ELÉCTRICA

- SENSOR DE PAR DE APRIETE

*4

ECM

*5

CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- FUSIBLE EPS

*6

CONJUNTO DEL MOTOR DE SERVODIRECCIÓN

*7

CONJUNTO DEL JUEGO DE INSTRUMENTOS

- INDICADOR DE ADVERTENCIA EPS

*8

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE ECU-IG N° 4

*9

DLC3

*10

CÁMARA DE RECONOCIMIENTO DE AVANCE
