Toyota Corolla Manual de Taller: Ecu De La ServodirecciÓn

Componentes

COMPONENTES

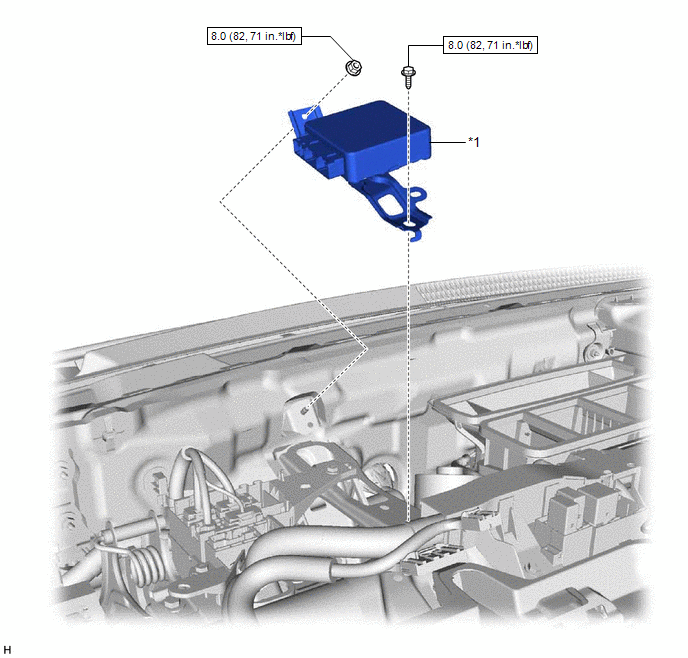

ILUSTRACIÓN

*1	CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN	-	-
	N*m (kgf*cm, lbf*pi.): Par de apriete especificado	-	-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO SUPERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

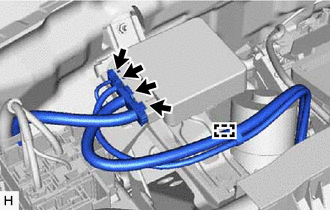

(a) Desconecte los 4 conectores del conjunto de la ECU de la servodirección.

(b) Desenganche la abrazadera del conjunto de la ECU de la servodirección.

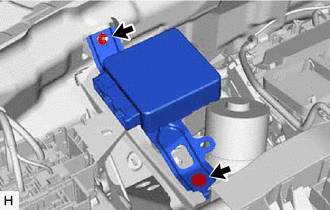

(c) Extraiga el perno, la tuerca y el conjunto de la ECU de la servodirección.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

(a) Instale el conjunto de la ECU de la servodirección con el perno y la tuerca.

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

(b) Conecte los 4 conectores al conjunto de la ECU de la servodirección.

(c) Enganche la abrazadera al conjunto de la ECU de la servodirección.

2. INSTALE EL CONJUNTO SUPERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

3. CALIBRACIÓN AL PUNTO CERO DEL SENSOR DEL PAR DE APRIETE

Haga clic aquí

4. GRABACIÓN DEL MAPA DE ASISTENCIA

Haga clic aquí
