UBICACIÓN DE LAS PIEZAS

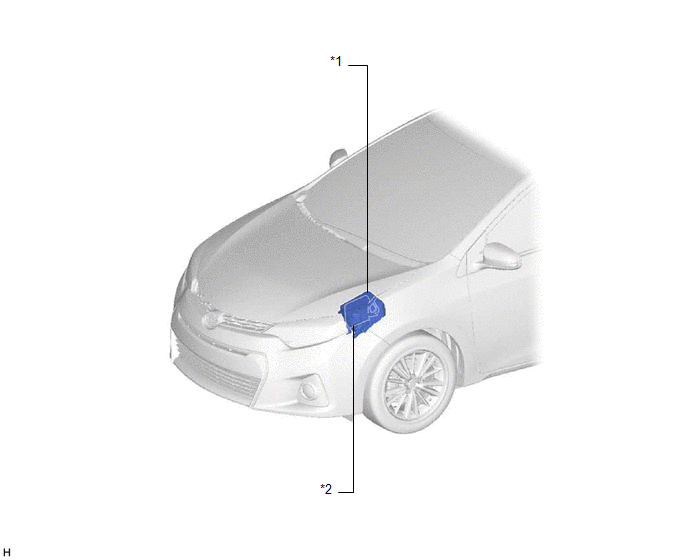

ILUSTRACIÓN

CONJUNTO DEL BLOQUE DE RELÉS Y EL BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- RELÉ IG2

- FUSIBLE IG2

- FUSIBLE STRG LOCK

ECM

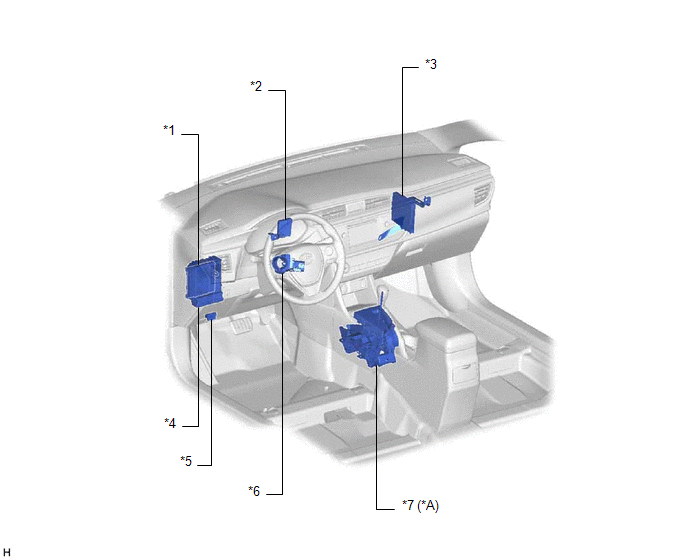

ILUSTRACIÓN

*A	para CVT	-	-
*1	ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)	*2	CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO DEL INMOVILIZADOR)
*3	ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)	*4	CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR - FUSIBLE IGN
*5	DLC3	*6	ECU DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN (CONJUNTO DEL ACTUADOR DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN)
*7	CONJUNTO DE LA PALANCA DE CAMBIOS DE LA TRANSMISIÓN - ECU DE CONTROL DEL DISPOSITIVO DE BLOQUEO DEL CAMBIO	-	-
