Toyota Corolla Manual de Taller: Interruptor De La CalefacciÓn Del Volante

Toyota Corolla Manual de Taller / Dirección / Columna De DirecciÓn / Interruptor De La CalefacciÓn Del Volante

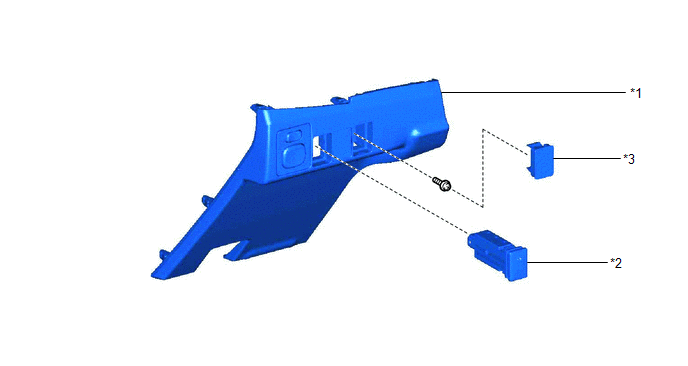

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES

*2

INTERRUPTOR DE LA CALEFACCIÓN DEL VOLANTE

*3

CUBIERTA

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES

Haga clic aquí

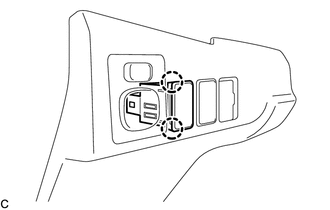

2. EXTRAIGA EL INTERRUPTOR DE LA CALEFACCIÓN DEL VOLANTE

(a) Desenganche las 2 garras y extraiga el interruptor de la calefacción del volante de la cubierta de apertura de la caja de fusibles.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL INTERRUPTOR DE LA CALEFACCIÓN DEL VOLANTE

(a) Desenchufe el conector del interruptor de la calefacción del volante.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

4 (IG) - 1 (B)

El interruptor de la calefacción del volante está pulsado

Inferior a 1 Ω

4 (IG) - 1 (B)

El interruptor de la calefacción del volante no está pulsado

10 kΩ o superior

Si el resultado no es el especificado, sustituya el interruptor de la calefacción del volante.

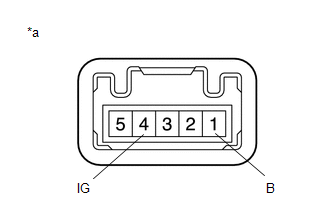

*a

Componente no conectado al mazo de cables

(Interruptor de la calefacción del volante)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL INTERRUPTOR DE LA CALEFACCIÓN DEL VOLANTE

(a) Enganche las 2 garras para instalar el interruptor de la calefacción de la dirección en la cubierta de apertura de la caja de fusibles.

2. COLOQUE LA CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES

Haga clic aquí

    InstalaciÓn
