INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE (tipo
A)

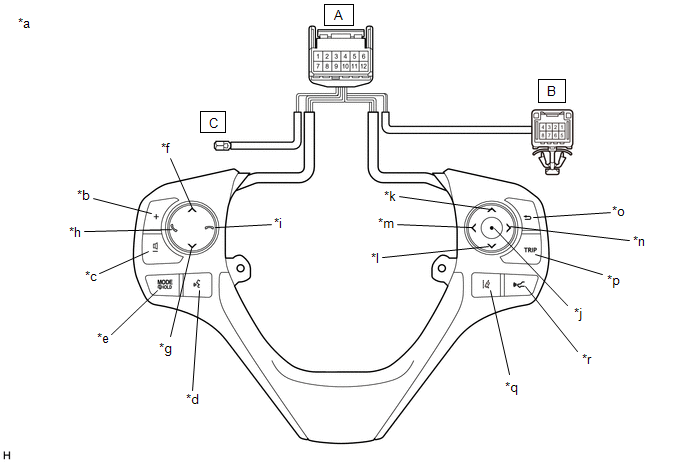

(a) Mida la resistencia según los valores de la siguiente tabla.
|
*a
|
Componente no conectado al mazo de cables
(Conjunto del interruptor de la almohadilla del volante)
|
*b
|
Volumen+
|
|
*c
|
Volumen-
|
*d
|
Voz
|
|
*e
|
MODE/HOLD
|
*f
|
Buscar+
|
|
*g
|
Buscar-
|
*h
|
Descolgar
|
|
*i
|
Colgar
|
*j
|
Intro
|
|
*k
|
Arriba
|
*l
|
Abajo
|
|
*m
|
Izquierda
|
*n
|
Derecha
|
|
*o
|
Atrás
|
*p
|
TRIP
|
|
*q
|
Aviso de cambio involuntario de carril
|
*r
|
Control de distancia
|
OBSERVACIÓN:
Si el resultado no es el especificado, reemplace el conjunto del interruptor
de la almohadilla del volante.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
A-1 - C-1
|
Siempre
|
Inferior a 2.5 Ω
|
|
A-11 - A-8
|
Ningún interruptor pulsado
|
95 a 105 kΩ
|
|
Interruptor Seek+ pulsado
|
Inferior a 2.5 Ω
|
|
Interruptor Seek- pulsado
|
313 a 345 Ω
|
|
Interruptor VOL+ pulsado
|
950 a 1,050 Ω
|
|
Interruptor Volume- pulsado
|
2,955 a 3,265 Ω
|
|
A-10 - A-8
|
Ningún interruptor pulsado
|
95 a 105 kΩ
|
|
Interruptor MODE pulsado
|
Inferior a 2.5 Ω
|
|
Interruptor Colgar pulsado
|
313 a 345 Ω
|
|
Interruptor Descolgar pulsado
|
950 a 1,050 Ω
|
|
Interruptor de voz pulsado
|
2,955 a 3,265 Ω
|
|
A-2 - A-8
|
Ningún interruptor pulsado
|
95 a 105 kΩ
|
|
Interruptor Enter pulsado
|
Inferior a 2.5 Ω
|
|
Interruptor TRIP pulsado
|
313 a 345 Ω
|
|
Interruptor Back pulsado
|
950 a 1,050 Ω
|
|
A-3 - A-8
|
Ningún interruptor pulsado
|
95 a 105 kΩ
|
|
Interruptor izquierdo pulsado
|
Inferior a 2.5 Ω
|
|
Interruptor de subida pulsado
|
313 a 345 Ω
|
|
Interruptor de descenso pulsado
|
950 a 1,050 Ω
|
|
Interruptor derecho pulsado
|
2,955 a 3,265 Ω
|
|
A-4 - A-7
|
Ningún interruptor pulsado
|
1 MΩ o superior
|
|
Se presionó el interruptor de alerta de cambio involuntario de carril
|
228 a 252 Ω
|
|
Interruptor de control de distancia pulsado
|
Inferior a 2.5 Ω
|
|
A-6 - B-2*
|
Siempre
|
Inferior a 2.5 Ω
|
|
A-7 - B-7*
|
Siempre
|
Inferior a 2.5 Ω
|
|
A-12 - B-3*
|
Siempre
|
Inferior a 2.5 Ω
|
- *: Con interruptor basculante de cambio

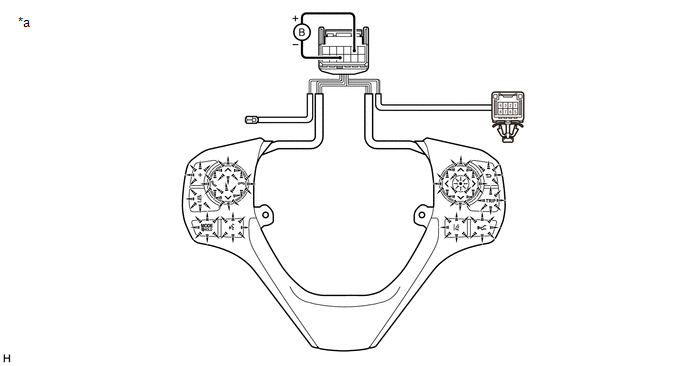

(b) Compruebe la iluminación.
|
*a
|
Componente no conectado al mazo de cables
(Conjunto del interruptor de la almohadilla del volante)
|
-
|
-
|
(1) Conecte el cable positivo (+) de la batería al terminal 5 y el cable negativo
(-) al terminal 9 del conector del conjunto del interruptor de la almohadilla del
volante.
(2) Compruebe si se enciende la iluminación del conjunto del interruptor de la
almohadilla del volante.
OK:
Se enciende la iluminación del conjunto del interruptor de la almohadilla del
volante.
OBSERVACIÓN:
Si el resultado no es el especificado, reemplace el conjunto del interruptor
de la almohadilla del volante.
2. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE (tipo
B)

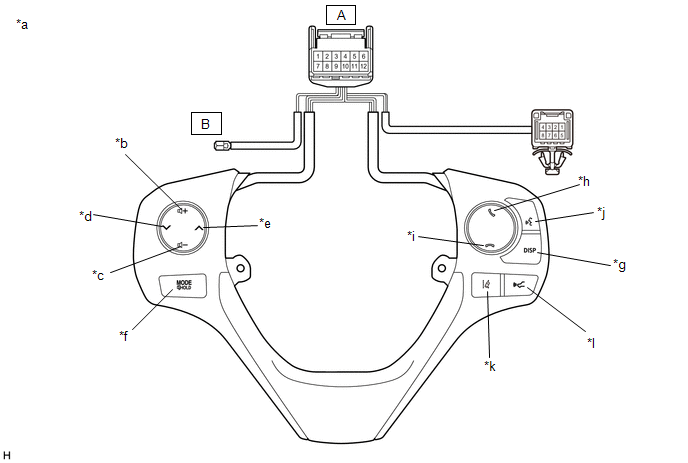

(a) Mida la resistencia según los valores de la siguiente tabla.
|
*a
|
Componente no conectado al mazo de cables
(Conjunto del interruptor de la almohadilla del volante)
|
*b
|
Volumen+
|
|
*c
|
Volumen-
|
*d
|
Buscar-
|
|
*e
|
Buscar+
|
*f
|
MODE/HOLD
|
|
*g
|
DISP
|
*h
|
Descolgar
|
|
*i
|
Colgar
|
*j
|
Voz
|
|
*k
|
Aviso de cambio involuntario de carril
|
*l
|
Control de distancia
|
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
A-1 - B-1
|
Siempre
|
Inferior a 2.5 Ω
|
|
A-11 - A-8
|
Ningún interruptor pulsado
|
95 a 105 kΩ
|
|
Interruptor Seek+ pulsado
|
Inferior a 2.5 Ω
|
|
Interruptor Seek- pulsado
|
313 a 345 Ω
|
|
Interruptor VOL+ pulsado
|
950 a 1,050 Ω
|
|
Interruptor Volume- pulsado
|
2,955 a 3,265 Ω
|
|
A-10 - A-8
|
Ningún interruptor pulsado
|
95 a 105 kΩ
|
|
Interruptor MODE/HOLD pulsado
|
Inferior a 2.5 Ω
|
|
Interruptor Colgar pulsado
|
313 a 345 Ω
|
|
Interruptor Descolgar pulsado
|
950 a 1,050 Ω
|
|
Interruptor de voz pulsado
|
2,955 a 3,265 Ω
|
|
A-2 - A-8
|
Ningún interruptor pulsado
|
1 MΩ o superior
|
|
Interruptor DISP pulsado
|
Inferior a 2.5 Ω
|
|
A-4 - A-7
|
Ningún interruptor pulsado
|
1 MΩ o superior
|
|
Se presionó el interruptor de alerta de cambio involuntario de carril
|
228 a 252 Ω
|
|
Interruptor de control de distancia pulsado
|
Inferior a 2.5 Ω
|
OBSERVACIÓN:
Si el resultado no es el especificado, reemplace el conjunto del interruptor
de la almohadilla del volante.

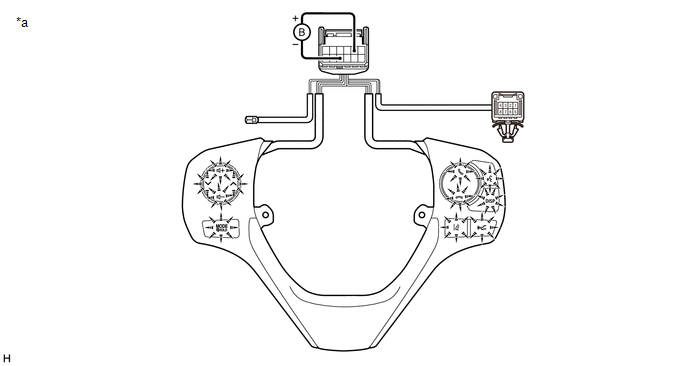

(b) Compruebe la iluminación.
|
*a
|
Componente no conectado al mazo de cables
(Conjunto del interruptor de la almohadilla del volante)
|
-
|
-
|
(1) Conecte el cable positivo (+) de la batería al terminal 5 y el cable negativo
(-) al terminal 9 del conector del conjunto del interruptor de la almohadilla del
volante.
(2) Compruebe si se enciende la iluminación del conjunto del interruptor de la
almohadilla del volante.
OK:
Se enciende la iluminación del conjunto del interruptor de la almohadilla del
volante.
OBSERVACIÓN:
Si el resultado no es el especificado, reemplace el conjunto del interruptor
de la almohadilla del volante.
3. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE (tipo
C)

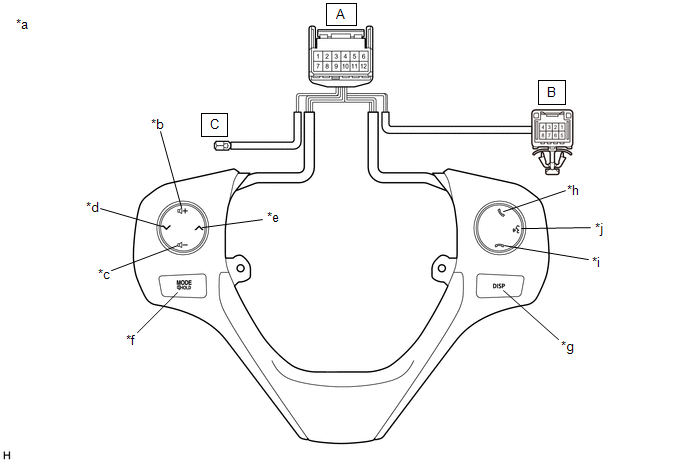

(a) Mida la resistencia según los valores de la siguiente tabla.
|
*a
|
Componente no conectado al mazo de cables
(Conjunto del interruptor de la almohadilla del volante)
|
*b
|
Volumen+
|
|
*c
|
Volumen-
|
*d
|
Buscar-
|
|
*e
|
Buscar+
|
*f
|
MODE/HOLD
|
|
*g
|
DISP
|
*h
|
Descolgar
|
|
*i
|
Colgar
|
*j
|
Voz
|
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
A-1 - B-1
|
Siempre
|
Inferior a 2.5 Ω
|
|
A-11 - A-8
|
Ningún interruptor pulsado
|
95 a 105 kΩ
|
|
Interruptor Seek+ pulsado
|
Inferior a 2.5 Ω
|
|
Interruptor Seek- pulsado
|
313 a 345 Ω
|
|
Interruptor VOL+ pulsado
|
950 a 1,050 Ω
|
|
Interruptor Volume- pulsado
|
2,955 a 3,265 Ω
|
|
A-10 - A-8
|
Ningún interruptor pulsado
|
95 a 105 kΩ
|
|
Interruptor MODE/HOLD pulsado
|
Inferior a 2.5 Ω
|
|
Interruptor Colgar pulsado
|
313 a 345 Ω
|
|
Interruptor Descolgar pulsado
|
950 a 1,050 Ω
|
|
Interruptor de voz pulsado
|
2,955 a 3,265 Ω
|
|
A-2 - A-8
|
Ningún interruptor pulsado
|
1 MΩ o superior
|
|
Interruptor DISP pulsado
|
Inferior a 2.5 Ω
|
|
A-6 - B-2*
|
Siempre
|
Inferior a 2.5 Ω
|
|
A-7 - B-7*
|
Siempre
|
Inferior a 2.5 Ω
|
|
A-12 - B-3*
|
Siempre
|
Inferior a 2.5 Ω
|
- *: Con interruptor basculante de cambio
OBSERVACIÓN:
Si el resultado no es el especificado, reemplace el conjunto del interruptor
de la almohadilla del volante.

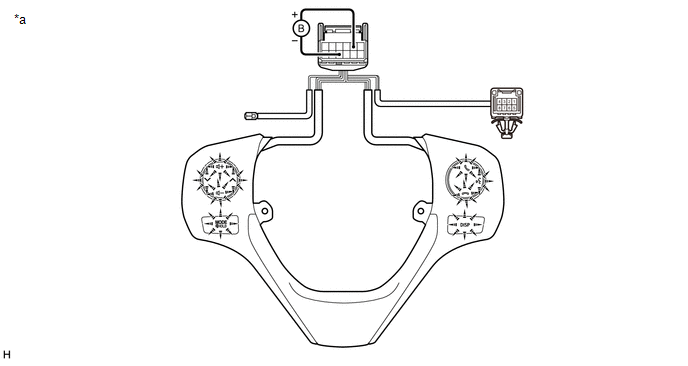

(b) Compruebe la iluminación.
|
*a
|
Componente no conectado al mazo de cables
(Conjunto del interruptor de la almohadilla del volante)
|
-
|
-
|
(1) Conecte el cable positivo (+) de la batería al terminal 5 y el cable negativo
(-) al terminal 9 del conector del conjunto del interruptor de la almohadilla del
volante.
(2) Compruebe si se enciende la iluminación del conjunto del interruptor de la
almohadilla del volante.
OK:
Se enciende la iluminación del conjunto del interruptor de la almohadilla del
volante.
OBSERVACIÓN:
Si el resultado no es el especificado, reemplace el conjunto del interruptor
de la almohadilla del volante. |
