Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL BOTÓN DEL CLAXON

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

(a) Desconecte el conector del interruptor de la almohadilla del volante del subconjunto del cable espiral.

(b) Con interruptor basculante de cambio:

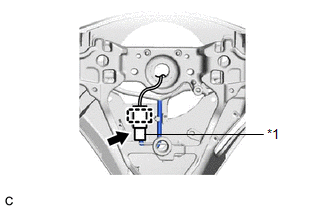

(1) Desenganche la abrazadera del conector del interruptor de la almohadilla del volante del conjunto del volante.

*1

Cable del interruptor n° 1

(2) Desconecte el cable del interruptor n° 1.

(c) Quite los 2 tornillos.

*a

Pasador

*b

Guía

(d) Desenganche las 4 garras, los 2 pasadores y las 2 guías para extraer el conjunto del interruptor de la almohadilla del volante del conjunto del volante.

    Componentes

    InspecciÓn
