Toyota Corolla Manual de Taller: InspecciÓn

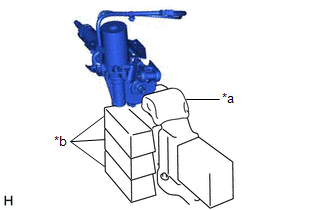

(a) Fije el conjunto de la columna de dirección en un torno de banco con placas de aluminio, trapos y tacos de madera.

AVISO:

No apriete el torno de banco excesivamente.

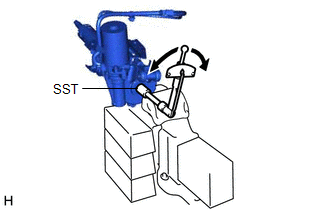

(b) Gire el eje principal de la dirección a una velocidad constante de aproximadamente 1 revolución cada 4 segundos por medio de la SST y una llave dinamométrica y mida la precarga.

SST: 09616-00011

Precarga:

0.8 a 1.4 N*m (8 a 14 kgf*cm, 7 a 12 lbf*pulg.)

Si la precarga no es la especificada, sustituya el conjunto del motor de la servodirección o el subconjunto de la columna de servodirección eléctrica por uno nuevo.

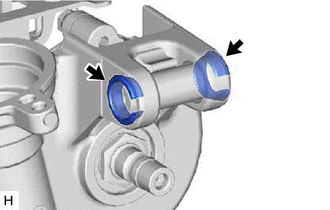

(a) Asegúrese de que los 2 casquillos están colocados firmemente en el conjunto de la columna de dirección.

Si los casquillos se han deformado, perdido o dañado, sustituya el subconjunto de la columna de la servodirección eléctrica por uno nuevo.

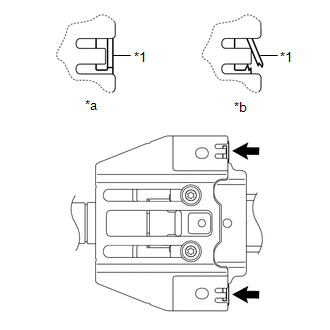

(b) Compruebe que las 2 cápsulas están instaladas firmemente en el subconjunto de la columna de la servodirección eléctrica como se indica en la ilustración.

Si las cápsulas se han deformado, dañado o desalineado, sustituya el subconjunto de la columna de la servodirección eléctrica por uno nuevo.
