DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA EL SOPORTE SUPERIOR DE LA COLUMNA DE DIRECCIÓN CON EL CONJUNTO DEL INTERRUPTOR (sin sistema de llave inteligente)

(a) Asegure el conjunto de la columna de dirección entre placas de aluminio en un torno de banco.

AVISO:

No apriete el torno de banco excesivamente.

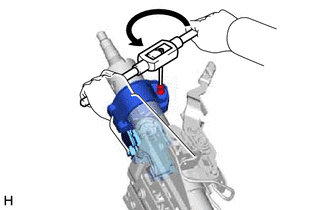

(b) Taladre un orificio en el perno de fijación del mecanismo de bloqueo de la dirección e inserte un extractor de tornillos.

(c) Extraiga el perno de fijación del mecanismo de bloqueo de la dirección y el conjunto del soporte superior de la columna de dirección con el interruptor por medio de un extractor de tornillos.

2. EXTRAIGA EL CONJUNTO DEL ACTUADOR DE BLOQUEO DE LA DIRECCIÓN (con sistema de llave inteligente)

OBSERVACIÓN:

Siga el mismo procedimiento que para el conjunto del soporte superior de la columna de dirección con el interruptor.

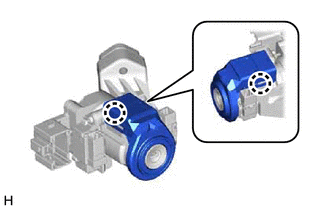

3. EXTRAIGA LA BOBINA DE LA LLAVE TRANSMISORA (sin sistema de llave inteligente)

(a) Desenganche las 2 garras y extraiga la bobina de la llave transmisora.

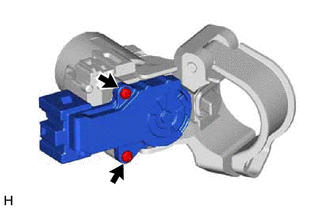

4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE ENCENDIDO O ARRANQUE (sin sistema de llave inteligente)

(a) Quite los 2 tornillos y extraiga el conjunto del interruptor de encendido o del motor de arranque del conjunto del soporte superior de la columna de dirección.

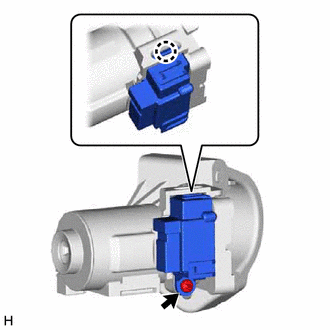

5. EXTRAIGA EL SOLENOIDE DE INTERBLOQUEO DE LA LLAVE (sin sistema de llave inteligente)

(a) Para transeje automático y CVT:

(1) Quite el tornillo.

(2) Desenganche la garra y extraiga el solenoide de interbloqueo de la llave del conjunto del soporte superior de la columna de dirección.

6. EXTRAIGA EL CONJUNTO DEL CILINDRO DE LA CERRADURA DEL INTERRUPTOR DE ENCENDIDO (sin sistema de llave inteligente)

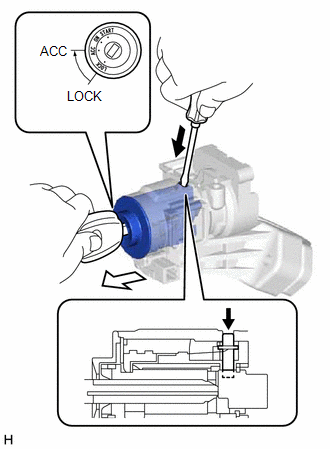

(a) Coloque el interruptor de encendido en posición ACC.

	Empujar
	Tirar

(b) Inserte la punta del destornillador en el orificio del conjunto del soporte superior de la columna de dirección, como se indica en la ilustración, y tire del conjunto del cilindro de bloqueo del interruptor de encendido.

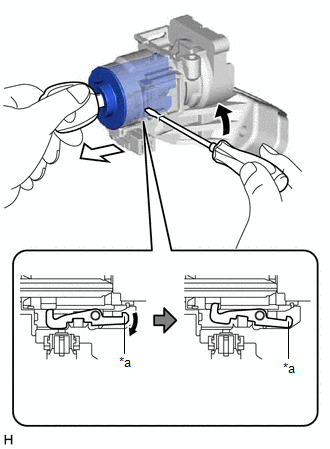

(c) Introduzca la punta del destornillador en el orificio del conjunto del soporte superior de la columna de dirección e inclínelo hacia arriba, como se indica en la ilustración, para desenganchar la garra del conjunto del cilindro de la cerradura del interruptor de encendido. A continuación, extraiga el conjunto del cilindro de la cerradura del interruptor de encendido.

*a	Garra
	Inclinar
	Tirar

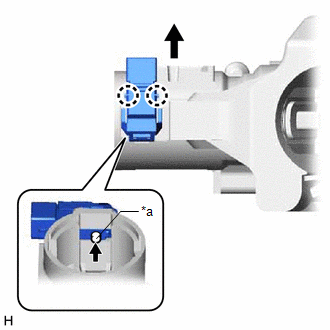

7. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO (sin sistema de llave inteligente)

(a) Extraiga el conjunto del interruptor de advertencia de desbloqueo empujando hacia arriba la pieza central y soltando las 2 garras. OBSERVACIÓN: Para extraer el interruptor de advertencia de desbloqueo, deslícelo en la dirección indicada por la flecha de la ilustración.

*a Parte central

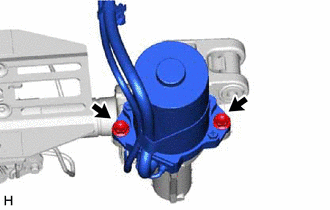

8. EXTRAIGA EL CONJUNTO DEL MOTOR DE LA SERVODIRECCIÓN

AVISO:

• No deje caer el conjunto del motor de la servodirección, no lo golpee con las herramientas ni lo someta a golpes.
• Si el conjunto del motor de la servodirección está expuesto a un impacto, sustitúyalo por uno nuevo.
• No tire del mazo de cables del conjunto del motor de la servodirección.
• No permita que la humedad entre en contacto con el conjunto del motor de la servodirección.
• No afloje los pernos que no se mencionan en el procedimiento.
• No permita que el conjunto del motor de la servodirección se ensucie con partículas extrañas.

(a) Corte la abrazadera.

(b) Quite la cinta.

(c) Extraiga los 2 pernos y el conjunto del motor de la servodirección del subconjunto de la columna de la servodirección eléctrica.
