Toyota Corolla Manual de Taller: Circuito de los terminales TC y CG

DESCRIPCIÓN

La conexión de los terminales TC y CG del DLC3 hace que la ECU muestre DTC mediante los parpadeos del indicador de advertencia ABS y del indicador luminoso de deslizamiento.

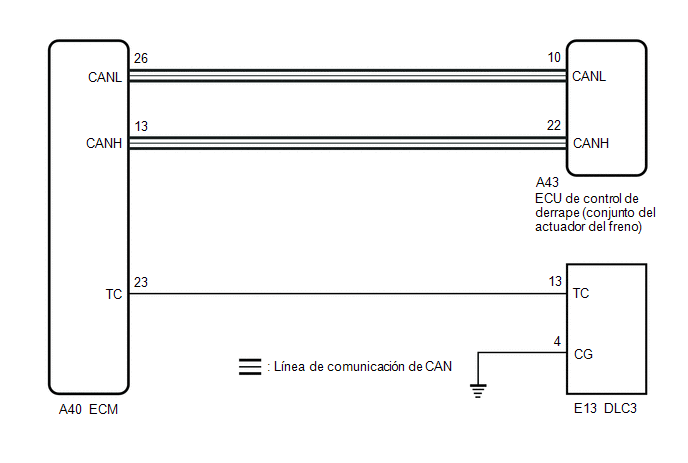

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Cuando sustituya la ECU de control de derrape (conjunto del actuador del freno), lleve a cabo la calibración a cero y almacene la información del sistema.

Haga clic aquí

OBSERVACIÓN:

Si los indicadores luminosos siguen parpadeando, es probable que se haya producido un cortocircuito a masa en el cableado del terminal TC del DLC3 o un cortocircuito a masa interno en alguna ECU.

PROCEDIMIENTO

(a) Compruebe si se emite algún DTC del sistema de comunicación CAN.

Sin ECU de pasarela central: Haga clic aquí

Con ECU de pasarela central: Haga clic aquí

Resultado:

B

INSPECCIONE EL SISTEMA DE COMUNICACIÓN CAN

A

(a) Coloque el interruptor de encendido en posición ON.

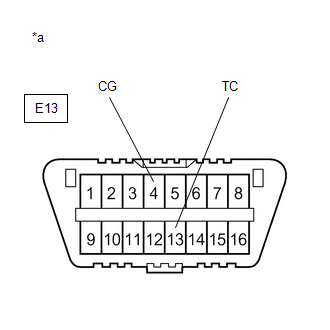

*a Vista frontal del DLC3:

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

MAL

IR AL PUNTO 4

OK

(a) Apague el interruptor de encendido.

*a Vista frontal del DLC3:

(b) Sustituya el ECM.

Para 2ZR-FE: Haga clic aquí

Para 2ZR-FAE: Haga clic aquí

(c) Utilice la SST para conectar los terminales TC y CG del DLC3.

SST: 09843-18040

(d) Compruebe si los indicadores de advertencia ABS y el indicador luminoso de deslizamiento parpadean.

OK:

Los indicadores de advertencia ABS y de deslizamiento parpadean.

OBSERVACIÓN:

Si la localización de averías se ha realizado siguiendo las indicaciones de la tabla de síntomas de problemas, vuelva a consultar la tabla y continúe con el paso siguiente antes de sustituir las piezas.

Haga clic aquí

OK

FIN DE LA INSPECCIÓN

MAL

SUSTITUYA EL CONJUNTO DEL ACTUADOR DEL FRENO

(a) Apague el interruptor de encendido.

(b) Desconecte el conector A40 de ECM.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

(a) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Conexión del tester Estado Valor especificado E13-4 (CG) - Masa de la carrocería Siempre Inferior a 1 Ω

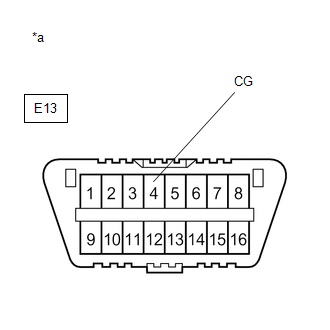

*a Vista frontal del DLC3:

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

(a) Sustituya el ECM. Para 2ZR-FE: Haga clic aquí Para 2ZR-FAE: Haga clic aquí

*a Vista frontal del DLC3:

(b) Utilice la SST para conectar los terminales TC y CG del DLC3.

SST: 09843-18040

(c) Compruebe si los indicadores de advertencia ABS y el indicador luminoso de deslizamiento parpadean.

OK:

Los indicadores de advertencia ABS y de deslizamiento parpadean.

OBSERVACIÓN:

Si la localización de averías se ha realizado siguiendo las indicaciones de la tabla de síntomas de problemas, vuelva a consultar la tabla y continúe con el paso siguiente antes de sustituir las piezas.

Haga clic aquí

OK

FIN DE LA INSPECCIÓN

MAL

SUSTITUYA EL CONJUNTO DEL ACTUADOR DEL FRENO
