Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. DRENE EL LÍQUIDO DE FRENOS

AVISO:

Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.

4. EXTRAIGA LA RUEDA DELANTERA DERECHA

5. SEPARE EL REVESTIMIENTO DE LA ALETA DERECHA DELANTERA

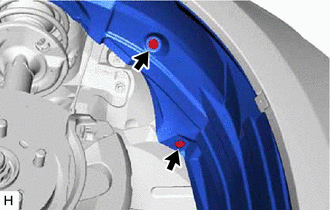

(a) Extraiga los 2 clips y retire el revestimiento de la aleta delantera derecha.

6. RETIRE EL SUBCONJUNTO DEL TUBO DE ASPIRACIÓN B

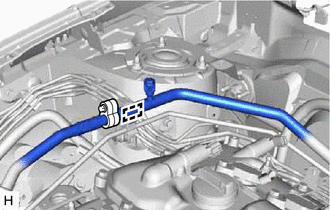

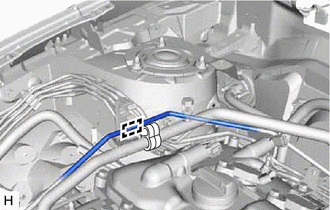

(a) Desenganche la abrazadera para separar el subconjunto del tubo de aspiración B. AVISO: No deforme las tuberías de refrigerante. No dañe la abrazadera.

7. SEPARE EL CONJUNTO DEL ACCESORIO Y EL TUBO DEL AIRE ACONDICIONADO

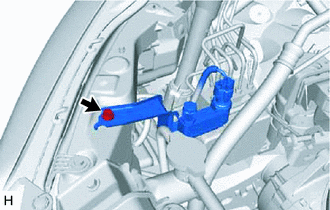

(a) Extraiga el perno y separe el soporte.

(b) Desenganche la abrazadera para separar el conjunto del tubo del aire acondicionado y el accesorio. AVISO: No deforme las tuberías de refrigerante. No dañe la abrazadera.

8. EXTRAIGA EL ACTUADOR DEL FRENO CON EL SOPORTE

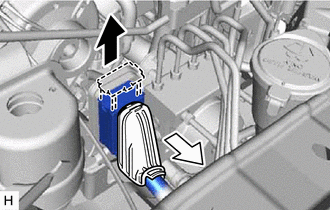

(a) Suelte la palanca de bloqueo y desconecte el conector del conjunto del actuador del freno.

AVISO:

Asegúrese de que no entre líquido de frenos en el conector extraído.

	Soltar
	Desconectar

(b) Utilice etiquetas o anote los lugares para no equivocarse cuando vuelva a conectar los latiguillos del freno.

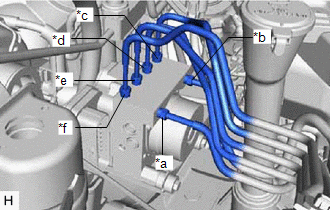

*a De la primera cámara del subconjunto del cilindro maestro *b De la segunda cámara del subconjunto del cilindro maestro *c Al conjunto del cilindro de la rueda delantera izquierda *d Al conjunto del cilindro de la rueda trasera derecha *e Al conjunto del cilindro de la rueda trasera izquierda *f Al conjunto del cilindro de la rueda delantera derecha

(c) Utilice una llave de tuercas de unión para desconectar los 6 latiguillos del freno del conjunto del actuador del freno.

(d) Extraiga los 2 pernos y separe la abrazadera del tubo del freno n° 1 y la abrazadera del tubo del freno n° 3.

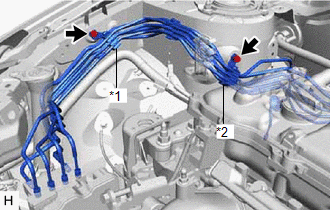

*1 Abrazadera del tubo del freno n° 1 *2 Abrazadera del tubo del freno n° 3

(e) Quite los 2 pernos, la tuerca, y el actuador del freno con el soporte. AVISO: No dañe los latiguillos del freno ni las tuberías de refrigerante.

9. EXTRAIGA EL CONJUNTO DEL ACTUADOR DEL FRENO

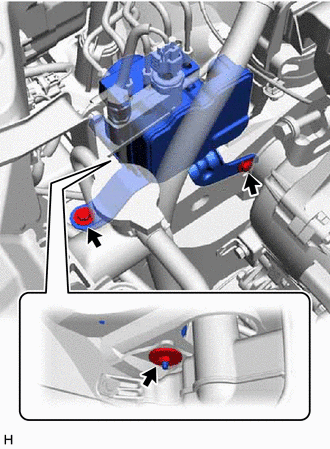

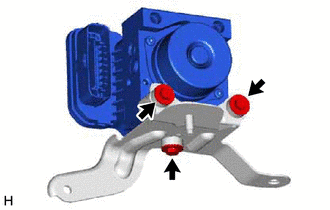

(a) Quite los 3 pernos y extraiga el conjunto del actuador con el freno con el conjunto del soporte del actuador del freno.
