Toyota Corolla Manual de Taller: Barra Estabilizadora Trasera

Componentes

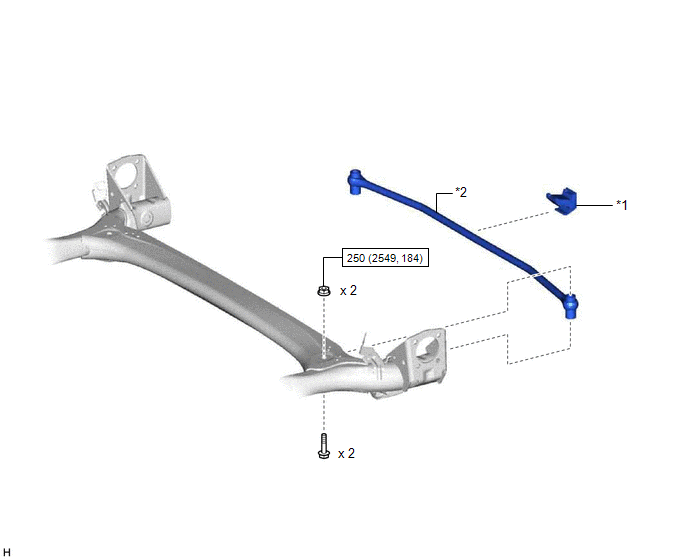

COMPONENTES

ILUSTRACIÓN

*1	AMORTIGUADOR DE LA VIGA DEL EJE TRASERO	*2	BARRA ESTABILIZADORA TRASERA
	Nm (kgfcm, lbf*pi.): Par de apriete especificado	-	-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

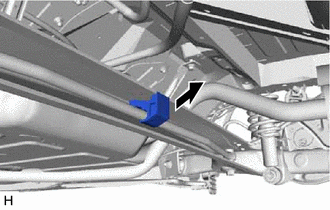

2. EXTRAIGA EL AMORTIGUADOR DE LA VIGA DEL EJE TRASERO

(a) Extraiga el amortiguador de la viga del eje trasero de la barra estabilizadora trasera.

3. EXTRAIGA LA BARRA ESTABILIZADORA TRASERA

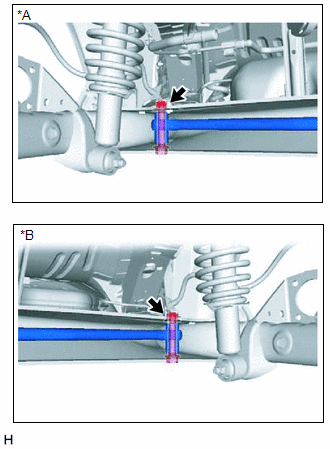

(a) Extraiga los 2 pernos, las 2 tuercas y la barra estabilizadora trasera del conjunto de la viga del eje trasero.

AVISO:

Dado que los pernos tienen sus propios topes, no los gire. Afloje las tuercas procurando que los pernos estén fijados.

*A	Lado izquierdo
*B	Lado derecho

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA BARRA ESTABILIZADORA TRASERA

(a) Instale provisionalmente la barra estabilizadora trasera en el conjunto de la viga del eje trasero con los 2 pernos y las 2 tuercas.

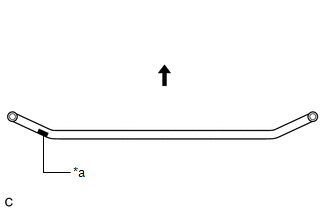

*a	Marca de identificación
	Parte delantera del vehículo

AVISO:

Asegúrese de que la marca de identificación esté en el lado izquierdo del vehículo.
Si va a volver a utilizar los pernos, insértelos desde la parte superior del vehículo.

(b) Apriete totalmente las 2 tuercas.

Torque:

250 N·m {2,549 kgf·cm, 184 ft·lbf}

AVISO:

Dado que los pernos tienen sus propios topes, no los gire. Apriete las tuercas con los pernos fijados.

*A	Lado izquierdo
*B	Lado derecho

2. INSTALE EL AMORTIGUADOR DE LA VIGA DEL EJE TRASERO

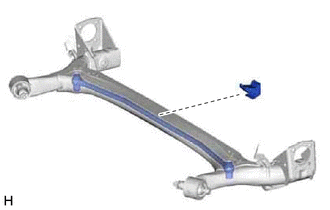

(a) Instale el amortiguador de la viga del eje trasero en el centro de la barra estabilizadora trasera.

3. COLOQUE LA RUEDA TRASERA

Torque:

102.9 N·m {1,049 kgf·cm, 76 ft·lbf}
