SUSTITUCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

• Para transeje manual:

  Antes de cambiar el líquido de frenos, coloque la palanca de cambios en punto muerto y aplique el freno de estacionamiento.

• para CVT:

  Antes de sustituir el líquido de los frenos, coloque la palanca de cambios en la posición P y aplique el freno de estacionamiento.

• Mientras sustituye el líquido de los frenos, añada líquido para mantener el nivel entre las líneas MIN y MAX del depósito.
• Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.

OBSERVACIÓN:

Si se efectúa cualquier trabajo en el sistema de frenos, o si se sospecha que hay aire en los latiguillos del freno, purgue el sistema de frenos.

PROCEDIMIENTO

1. EXTRAIGA LA REJILLA DE VENTILACIÓN DEL PANEL SUPERIOR CENTRAL DEL CUBRETABLEROS

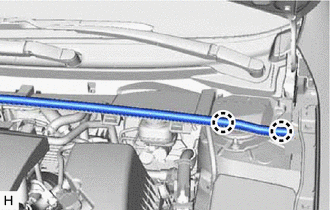

(a) Desconecte las 2 garras y separe la junta entre el capó y el cubretableros.

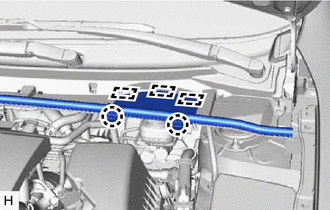

(b) Desenganche las 2 garras y las 3 guías y, a continuación, separe la rejilla de ventilación central del panel superior del cubretableros.

2. LLENE EL DEPÓSITO CON LÍQUIDO DE FRENOS

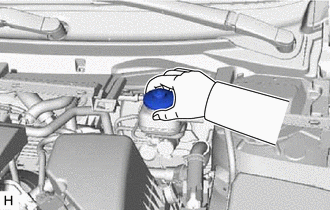

(a) Retire el tapón de llenado del depósito del cilindro maestro del freno.

(b) Llene el depósito con líquido de frenos.

Líquido de frenos:

SAE J1703 o FMVSS n° 116 DOT 3

AVISO:

• No extraiga el filtro del depósito del cilindro maestro del freno y asegúrese de llenar dicho depósito con líquido de frenos nuevo para evitar la posible contaminación del sistema de frenos. La contaminación, por ejemplo, producida por partículas de suciedad o aceite mineral, podría causar problemas de funcionamiento de los frenos.
• Asegúrese de que haya suficiente líquido de frenos en el depósito.

3. PURGUE EL LATIGUILLO DEL FRENO

AVISO:

• En primer lugar, purgue el latiguillo del freno de la rueda que está más alejada del subconjunto del cilindro maestro del freno.
• Mientras purga el latiguillo de los frenos, añada líquido para mantener el nivel entre las líneas MIN y MAX del depósito.

(a) Conecte un tubo de vinilo al tapón de purga.

(b) Pise varias veces el pedal del freno y después, con el pedal del freno pisado, afloje el tapón de purga.*1

(c) Cuando ya no salga más líquido de frenos, apriete el tapón de purga y suelte el pedal del freno.*2

(d) Repita los pasos *1 y *2 hasta que se haya purgado todo el aire del líquido de frenos y salga líquido nuevo.

(e) Apriete totalmente el tapón de purga.

Torque:

Freno delantero :

8.3 N·m {85 kgf·cm, 73 in·lbf}

Freno de disco trasero :

10 N·m {102 kgf·cm, 7 ft·lbf}

Freno de tambor trasero :

8.5 N·m {87 kgf·cm, 75 in·lbf}

(f) Repita los pasos anteriores para sustituir el líquido de frenos de los latiguillos del freno para cada rueda.

4. ASEGÚRESE DE QUE NO HAYA FUGAS DE LÍQUIDO DE FRENOS

5. COMPRUEBE EL NIVEL DE LÍQUIDO DE FRENOS DEL DEPÓSITO

Haga clic aquí

6. INSTALE LA REJILLA DE VENTILACIÓN DEL PANEL SUPERIOR CENTRAL DEL CUBRETABLEROS

(a) Enganche las 3 guías y las 2 garras para instalar la rejilla de ventilación del panel superior del cubretableros central.

(b) Conecte las 2 garras para instalar la junta entre el capó y la parte superior del cubretableros.
