MEDIDAS DE PRECAUCIÓN

MEDIDAS DE PRECAUCIÓN DURANTE LA LOCALIZACIÓN DE AVERÍAS

AVISO:

• Dado que los latiguillos del freno constituyen una de las piezas básicas relacionadas con la seguridad, desmonte e inspeccione los componentes si se detecta una fuga de líquido de frenos. Si se detecta alguna anomalía, sustituya el componente por uno nuevo.
• Al extraer algún componente del sistema de frenos, tape las conexiones de los latiguillos del freno para evitar que entren partículas extrañas como polvo o suciedad.
• No dañe ni deforme los latiguillos del freno durante los procedimientos de extracción y colocación.
• Al instalar un ojal en la carrocería del vehículo, asegúrese de que el latiguillo del freno pasa por su centro.
• Al instalar un latiguillo de freno o una manguera flexible, asegúrese de que no presenta pliegues ni retorceduras.
• Tenga cuidado de no deformar el soporte ni la carrocería al conectar un latiguillo de freno y una manguera flexible.
• Si el extremo metálico de una manguera flexible no coincide con la ranura del soporte, gire la manguera ligeramente para insertarla.
• Las mangueras flexibles no deben estar sucias de aceite, grasa, etc.
• Al instalar un latiguillo de freno en una abrazadera de plástico, confirme que el latiguillo del freno no esté suelto ni atrapado.
• No vuelva a utilizar un clip o una abrazadera de plástico que se hayan retirado de una manguera flexible.
• Al instalar un latiguillo del freno o una manguera flexible, asegúrese de que no interfieran con ningún otro componente o con la carrocería del vehículo.
• Tenga cuidado de que el líquido de frenos no entre en contacto con cualquier superficie pintada de la carrocería del vehículo. Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.

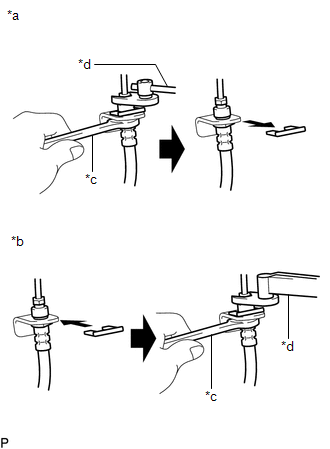

• Cuando desconecte y vuelva a conectar la manguera flexible y el latiguillo del freno:

  *a	Desconexión
  *b	Conexión
  *c	Sujetar
  *d	Girar

  1. Fije la manguera flexible con una llave y desconecte el latiguillo del freno con una llave para tuercas de unión, sin deformar el latiguillo.
  2. Saque el clip y desconecte la manguera flexible.
  3. Sujete la manguera flexible con un clip nuevo. Asegúrese de instalar firmemente el clip en este momento.
  4. Conecte el latiguillo del freno con una llave para tuercas de unión, sin deformar el latiguillo.

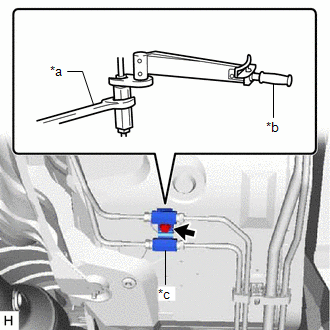

• Al conectar el latiguillo del freno y el conducto:

  *a	Sujetar
  *b	Girar
  *c	Vía

  1. Sujete el recorrido para evitar deformar el latiguillo del freno y conecte éste al recorrido mediante una llave para tuercas de unión.
  2. Sujete el conducto para evitar deformar el latiguillo del freno y coloque el perno para fijar el conducto a la carrocería del vehículo.

Diagrama Del Sistema

DIAGRAMA DEL SISTEMA

OBSERVACIÓN:

Consulte el esquema para confirmar las ubicaciones y el par de apriete de las mangueras flexibles y de los latiguillos del freno.

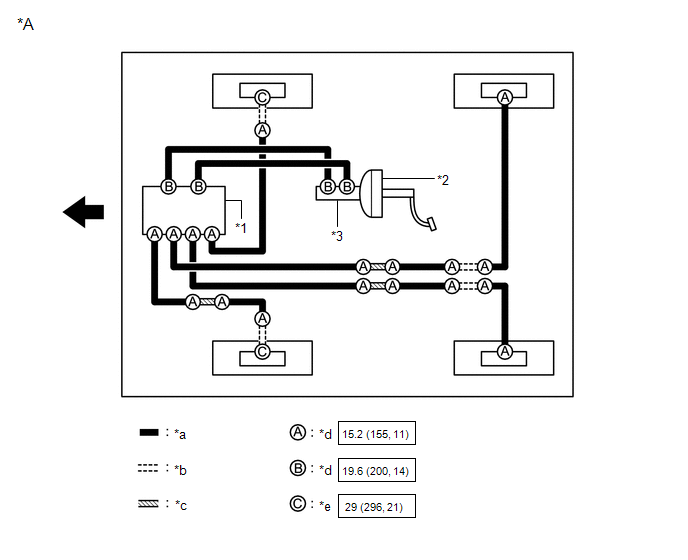

*A	Para el freno de disco trasero	-	-
*1	Conjunto del actuador del freno	*2	Conjunto del servofreno
*3	Subconjunto del cilindro maestro del freno	-	-
*a	Latiguillo del freno	*b	Manguera flexible
*c	Recorrido del tubo del freno	*d	Tuerca de unión
*e	Perno de unión	-	-
	N*m (kgf*cm, lbf*pi.): Par de apriete especificado		Parte delantera

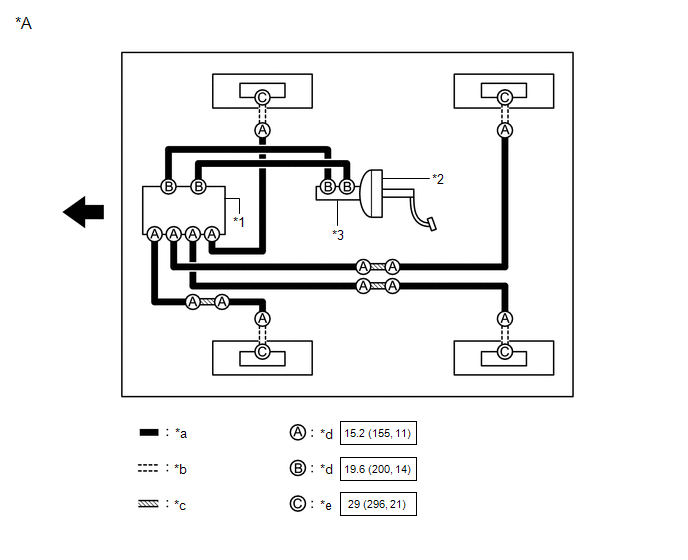

*A	Para el freno de tambor trasero	-	-
*1	Conjunto del actuador del freno	*2	Conjunto del servofreno
*3	Subconjunto del cilindro maestro del freno	-	-
*a	Latiguillo del freno	*b	Manguera flexible
*c	Recorrido del tubo del freno	*d	Tuerca de unión
*e	Perno de unión	-	-
	N*m (kgf*cm, lbf*pi.): Par de apriete especificado		Parte delantera
