Toyota Corolla Manual de Taller: Interruptor De Advertencia De VacÍo

Toyota Corolla Manual de Taller / Frenos / Sistema De Frenos (otros) / Interruptor De Advertencia De VacÍo

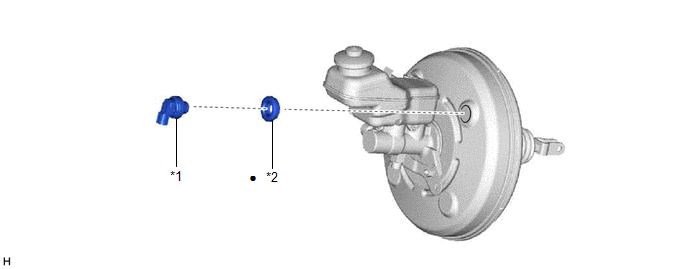

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACÍO

*2

OJAL DE LA VÁLVULA DE RETENCIÓN

Pieza no reutilizable

-

-

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. COMPRUEBE EL NIVEL DE LÍQUIDO DE FRENOS DEL DEPÓSITO

Haga clic aquí

2. INSPECCIONE EL CONJUNTO DEL SERVOFRENO

Haga clic aquí

3. RETIRE EL SUBCONJUNTO DEL PANEL SUPERIOR DEL CUBRETABLEROS EXTERIOR

Haga clic aquí

4. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACÍO

(a) Arranque el motor y párelo una vez transcurridos 1 o 2 minutos.

(b) Desconecte el conector del conjunto del interruptor de advertencia de vacío.

(c) Mida la resistencia del conjunto del interruptor de advertencia de vacío.

Resistencia estándar:

10 kΩ o superior

(d) Con el motor parado, pise el pedal del freno varias veces para liberar el vacío del conjunto del servofreno, y mida la resistencia del conjunto del interruptor de advertencia de vacío.

Resistencia estándar:

Inferior a 1 Ω

(e) Conecte el conector al conjunto del interruptor de advertencia de vacío.

5. INSTALE EL SUBCONJUNTO DEL PANEL SUPERIOR DEL CUBRETABLEROS EXTERIOR

Haga clic aquí

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. RETIRE EL SUBCONJUNTO DEL PANEL DEL CUBRETABLEROS EXTERIOR

Haga clic aquí

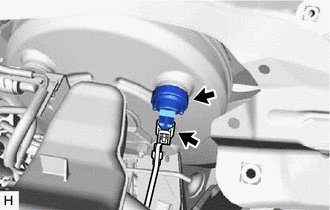

2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACÍO

(a) Desconecte el conector del conjunto del interruptor de advertencia de vacío.

(b) Extraiga el conjunto del interruptor de advertencia de vacío del conjunto del servofreno.

(c) Extraiga el ojal de la válvula de retención del conjunto del servofreno.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACÍO

(a) Instale un nuevo ojal de la válvula de retención en el conjunto del servofreno.

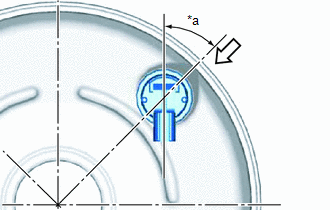

(b) Instale el conjunto del interruptor de advertencia de vacío en el conjunto del servofreno como se muestra en la ilustración.

*a

45° +/- 20°

Centro del conjunto del servofreno

(c) Conecte el conector al conjunto del interruptor de advertencia de vacío.

2. INSTALE EL SUBCONJUNTO DEL PANEL SUPERIOR DEL CUBRETABLEROS EXTERIOR

Haga clic aquí

    InstalaciÓn
