Toyota Corolla Manual de Taller: InspecciÓn

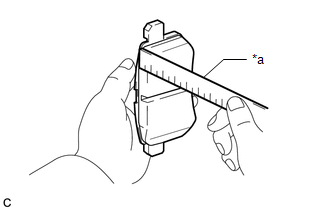

(a) Mida con una regla el grosor del forro de la pastilla del freno de disco trasero.

Grosor estándar:

9.5 mm (0.374 pulg.)

Grosor mínimo:

1.0 mm (0.0394 pulg.)

Si el grosor del forro de la pastilla del freno de disco es inferior al mínimo, cambie las pastillas de freno de disco trasero.

OBSERVACIÓN:

Asegúrese de comprobar el grosor del disco trasero al sustituir las pastillas del freno por unas nuevas.

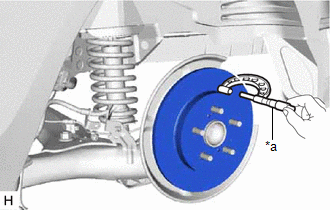

(a) Mida el grosor del disco trasero con un micrómetro.

Grosor estándar:

9.0 mm (0.354 pulg.)

Grosor mínimo:

7.5 mm (0.295 pulg.)

Si el grosor del disco trasero es inferior al mínimo, cámbielo.

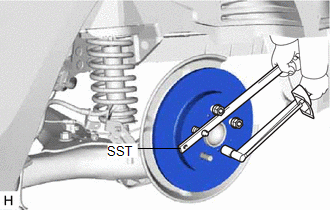

(b) Sujete el disco trasero con la SST y apriételo con las 5 tuercas de cubo.

SST: 09330-00021

Torque:

102.9 N·m {1,049 kgf·cm, 76 ft·lbf}

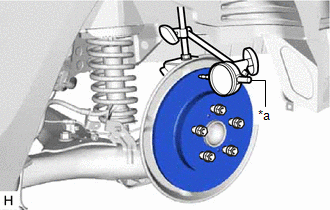

(c) Utilice un indicador de cuadrante para medir el descentramiento del disco a una distancia de 10 mm (0.394 pulg.) del borde exterior del disco trasero.

Descentramiento máximo del disco:

0.15 mm (0.00590 pulg.)

AVISO:

Mantenga el imán del indicador de cuadrante alejado del conjunto del cojinete y el cubo del eje trasero.

Si el descentramiento supera el valor máximo, cambie la posición de instalación del disco traserio para minimizar el descentramiento. Si el descentramiento excede el valor máximo, incluso después de cambiar las posiciones de instalación, lije el disco trasero. Si el grosor del disco trasero es inferior al mínimo, cambie el disco trasero.
