DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA EL PISTÓN DEL FRENO DE DISCO TRASERO

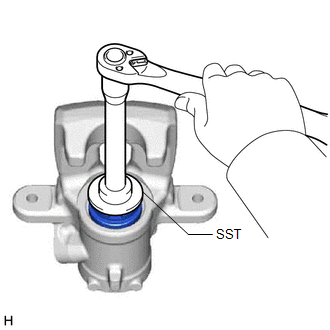

(a) Utilice la SST para extraer el pistón del freno de disco trasero girándolo en el sentido contrario a las agujas del reloj.

SST: 09719-12010

09719-01030

AVISO:

Tenga cuidado de no dañar el pistón del freno de disco trasero.
No permita que el líquido de freno salpique.

2. EXTRAIGA LA FUNDA DEL CILINDRO

(a) Extraiga la funda del cilindro del cilindro del freno de disco trasero.

3. EXTRAIGA EL SELLO DEL PISTÓN

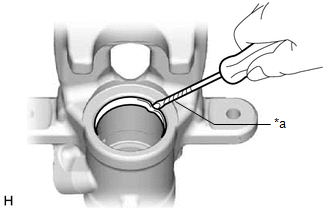

(a) Utilice un destornillador con la punta envuelta en cinta protectora para extraer el sello del pistón del cilindro del freno de disco trasero.

AVISO:

No dañe la superficie interior ni la ranura del sello del pistón del cilindro del freno de disco trasero.

*a	Cinta protectora

4. EXTRAIGA EL CAPUCHÓN DEL TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO

5. EXTRAIGA EL TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO
