Toyota Corolla Manual de Taller: InspecciÓn

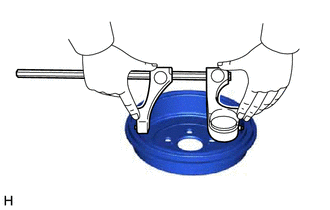

(a) Mida el diámetro interior del tambor con un medidor de tambor del freno o una herramienta equivalente.

Diámetro interior estándar:

228.6 mm (9.00 pulg.)

Diámetro interior máximo:

229.6 mm (9.03 pulg.)

Si el diámetro interior excede el valor máximo, sustituya el subconjunto del tambor del freno trasero.

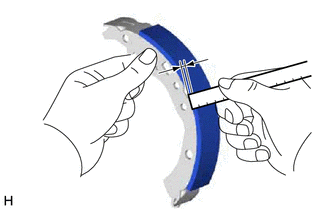

(a) Mida con una regla el grosor del forro de la zapata.

Grosor estándar:

5.0 mm (0.197 pulg.)

Grosor mínimo:

1.0 mm (0.0394 pulg.)

Si el grosor del forro es inferior al mínimo o si observa un desgaste desigual considerable, sustituya la zapata del freno.

AVISO:

Sustituya siempre ambos frenos de tambor, izquierdo y derecho, en la misma operación.

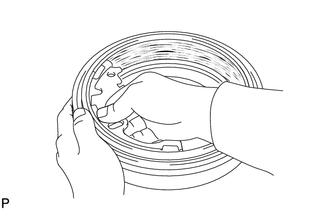

(a) Haga una marca de tiza en la superficie interna del tambor, después deslice la zapata del freno contra el tambor y compruebe el ajuste del forro de la zapata en el tambor.

Si no se produce un contacto correcto entre el tambor del freno y el forro de la zapata, repare el forro utilizando un instrumento de afilado de zapatas o sustituya la zapata.
