Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

• Dado que las mangueras flexibles delanteras derecha e izquierda no son intercambiables, compruebe el número de la pieza cuando instale las mangueras flexibles delanteras.
• Si las mangueras flexibles delanteras se reutilizan, conéctelas después de comprobar las marcas de identificación colocadas durante su desconexión.

OBSERVACIÓN:

• Siga el mismo procedimiento en los lados izquierdo y derecho.
• El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA MANGUERA FLEXIBLE DELANTERA

AVISO:

Al instalar la manguera flexible delantera, minimice el retorcimiento de la manguera.

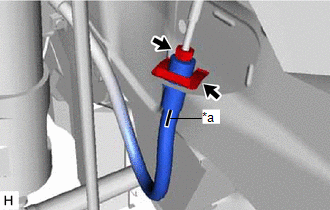

(a) Coloque un clip nuevo en la manguera flexible delantera. AVISO: Instale el clip en su posición final. Al instalar la manguera flexible delantera, coloque la marca de identificación hacia el exterior del vehículo.

*a Marca de identificación

(b) Conecte el latiguillo del freno en la manguera flexible delantera con una llave para tuercas de unión mientras sujeta la manguera flexible delantera con una llave.

Torque:

15.2 N·m {155 kgf·cm, 11 ft·lbf}

AVISO:

• No doble ni dañe el latiguillo del freno.
• Evite que las partículas extrañas como suciedad o polvo entren al latiguillo del freno desde la pieza de conexión.
• Utilice la fórmula siguiente para calcular los valores de apriete especiales en las situaciones en que se combine una llave de tuerca de unión con una llave dinamométrica.

  Haga clic aquí

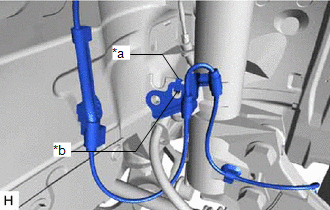

(c) Enganche el gancho y la mordaza para instalar la abrazadera del sensor de velocidad delantero al soporte de la manguera flexible. AVISO: No retuerza el mazo de cables del sensor de velocidad delantero al instalarlo.

*a Gancho *b Garra

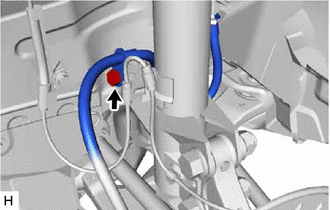

(d) Instale la manguera flexible delantera en el soporte del amortiguador con el perno. Torque: 29 N·m {296 kgf·cm, 21 ft·lbf} AVISO: El perno aprieta la manguera flexible delantera y el sensor de velocidad delantero juntos. Asegúrese de que la manguera flexible delantera se encuentra sobre el sensor de velocidad delantero.

2. CONECTE LA MANGUERA FLEXIBLE DELANTERA

AVISO:

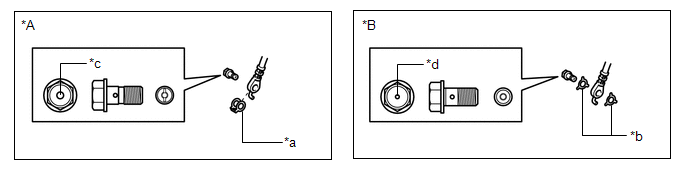

La junta y el perno de unión deben usarse en conjunto, como se muestra en la ilustración.

(a) Para el tipo A:

(1) Conecte la manguera flexible delantera en el conjunto del cilindro del freno de disco delantero con un perno de unión nuevo y una junta nueva.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

AVISO:

Instale firmemente el bloqueo de la manguera flexible delantera en el orificio de bloqueo del conjunto del cilindro del freno de disco delantero.

(b) Para el tipo B:

(1) Conecte la manguera flexible delantera en el conjunto del cilindro del freno de disco delantero con un perno de unión nuevo y 2 juntas nuevas.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

AVISO:

Instale firmemente el bloqueo de la manguera flexible delantera en el orificio de bloqueo del conjunto del cilindro del freno de disco delantero.

3. PURGUE EL LATIGUILLO DEL FRENO

Haga clic aquí

4. COLOQUE LA RUEDA DELANTERA

Torque:

102.9 N·m {1,049 kgf·cm, 76 ft·lbf}
