Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si las mangueras flexibles delanteras derecha e izquierda se desconectan al mismo tiempo, asegúrese de colocar una marca de identificación a cada manguera para indicar su posición de instalación.

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados izquierdo y derecho.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA DELANTERA

2. DRENE EL LÍQUIDO DE FRENOS

AVISO:

Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.

3. DESCONECTE LA MANGUERA FLEXIBLE DELANTERA

(a) Para el tipo A:

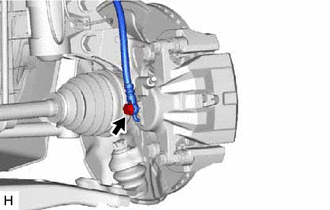

(1) Quite el perno de unión y la junta, y desconecte la manguera flexible delantera del conjunto del cilindro del freno de disco delantero.

(b) Para el tipo B:

(1) Quite el perno de unión y las 2 juntas y desconecte la manguera flexible delantera del conjunto del cilindro del freno de disco delantero.

4. EXTRAIGA LA MANGUERA FLEXIBLE DELANTERA

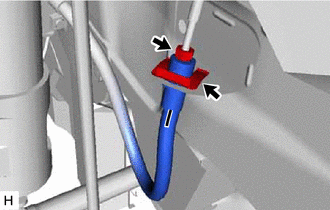

(a) Desconecte el tubo del freno con la llave para tuercas de unión mientras sujeta la manguera flexible delantera con una llave.

AVISO:

  • No doble ni dañe el latiguillo del freno.
  • Evite que las partículas extrañas como suciedad o polvo entren al latiguillo del freno desde la pieza de conexión.

(b) Retire el clip.

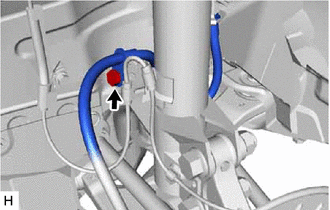

(c) Quite el perno y extraiga la manguera flexible delantera del soporte del amortiguador.

    Componentes

    InstalaciÓn
