Toyota Corolla Manual de Taller: InicializaciÓn

INICIALIZACIÓN

AVISO:

  • La inicialización se puede confirmar a través del indicador de advertencia de la presión de los neumáticos.
  • Se reciben los datos en un orden aleatorio.
  • Si se reciben las señales de todos los transmisores y válvulas de advertencia de la presión de los neumáticos, la inicialización ha finalizado.
  • La inicialización ha finalizado cuando la visualización "ID Tire Inflation Pressure" en la lista de datos muestra los valores correctos.

    Haga clic aquí

  • Generalmente la inicialización finaliza en un intervalo de unos minutos.
  • Puede que transcurran unos minutos hasta que se visualicen los valores. Si los valores no se visualizan al cabo de unos minutos, lleve a cabo la localización de averías de acuerdo con el procedimiento de inspección de los DTC C2121/21 a C2124/24.

    Haga clic aquí

  • Si la inicialización no se ha completado correctamente, se almacena el DTC C2177/77 cuando se detecta una velocidad de 37 km/h (23 mph) o superior en el vehículo durante 20 minutos como mínimo.
  • Durante el modo de prueba (modo de comprobación del sensor), el sistema no cambiará al modo de inicialización aunque se pulse el interruptor de reinicio de advertencia de la presión de los neumáticos.

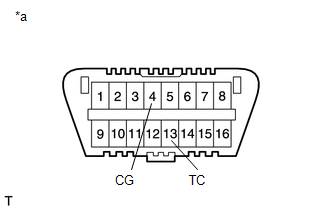

  • La inicialización puede cortarse se establece conectando los terminales 13 (TC) y 4 (CG) del DLC3.

    *a

    Vista frontal del DLC3:

ANTES DE LA INICIALIZACIÓN

(a) Asegúrese de que los neumáticos estén fríos.

(b) Establezca la presión de los neumáticos en el valor especificado.

Haga clic aquí

PROCEDIMIENTO DE INICIALIZACIÓN

(a) Coloque el interruptor de encendido en posición ON.

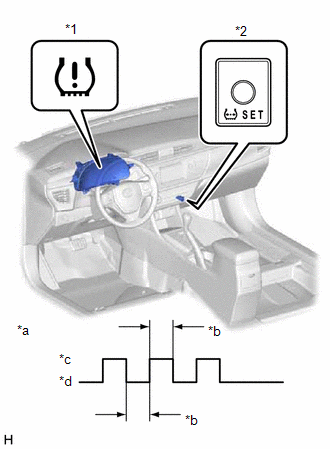

(b) Pulse y mantenga pulsado durante 3 segundos como mínimo el interruptor de reinicio de advertencia de la presión de los neumáticos hasta que el indicador de advertencia parpadee 3 veces.

*1

Indicador de advertencia de la presión de los neumáticos

*2

Interruptor de reinicio de advertencia de la presión de los neumáticos

*a

Patrón de salida del indicador de advertencia de la presión de los neumáticos

*b

1 seg.

*c

ON

*d

OFF

(c) Apague el interruptor de encendido.

(d) Conecte el Techstream al DLC3.

(e) Coloque el interruptor de encendido en posición ON y encienda el Techstream.

(f) Acceda a los siguientes menús: Chassis / Tire Pressure Monitor / Data List.

(g) Confirme que se ha completado la inicialización.

(h) Asegúrese de que cambian los datos acerca de la presión de todos los neumáticos visualizados en la pantalla del Techstream.
