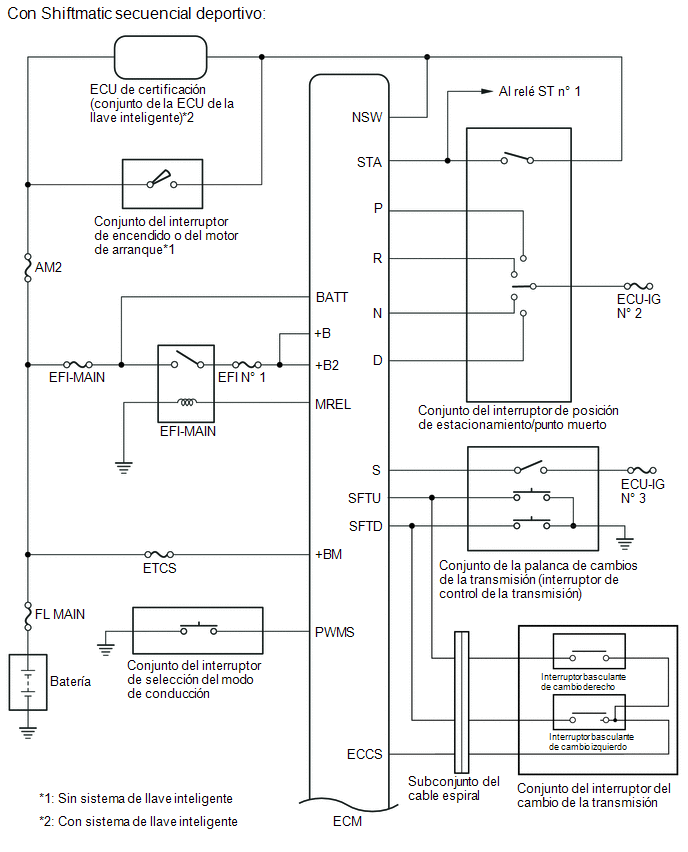

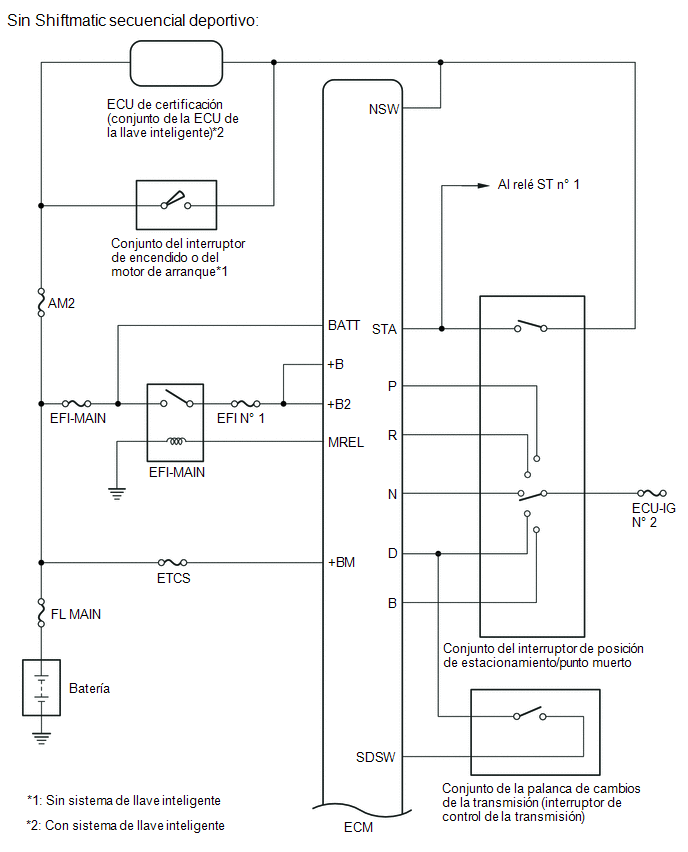

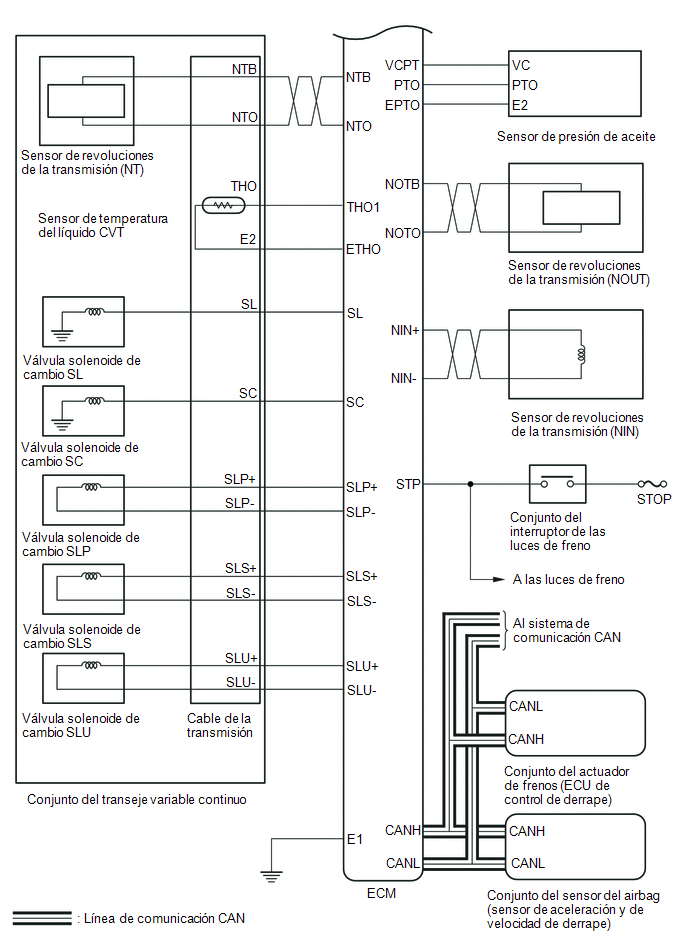

Toyota Corolla Manual de Taller: Diagrama Del Sistema

UbicaciÓn De Las Piezas

DescripciÓn Del Sistema

Ver más:

Toyota Corolla Manual de Taller > Sistema Inmovilizador (con Sistema De Llave Inteligente): UbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN *1 ECM *2 CONJUNTO DEL BLOQUE DE RELÉS Y EL BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR - FUSIBLE AM2 - FUSIBLE EFI-MAIN - FUSIBLE STRG LOCK - FUSIBLE EFI N° 1 ILUSTRACIÓN *1 INTERRUPTOR DEL MOTOR *2 INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LUCES TEST ...
