Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SENSOR DE PRESIÓN DEL ACEITE

(a) Aplique líquido del CVT original de Toyota FE a la junta tórica.

AVISO:

Si va a reutilizar el sensor de presión del aceite, asegúrese de que la junta tórica no esté dañada.

(b) Utilice la SST para instalar el sensor de presión del aceite en el conjunto del transeje variable continuo.

SST: 09326-22011

Torque:

sin la SST [torque (N*m (kgf*cm, lbf*pi.))] :

20.6 N·m {210 kgf·cm, 15 ft·lbf}

con la SST [lectura de la llave dinamométrica (N*m (kgf*cm, lbf*pi.))] :

16.1 N·m {164 kgf·cm, 12 ft·lbf}

OBSERVACIÓN:

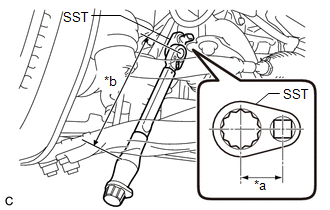

Este valor de par de apriete es eficaz cuando la SST está paralela a la llave dinamométrica.
El valor de par de apriete con SST es eficaz cuando se utiliza una SST con un punto de apoyo de 50 mm (1.97 pulg.) de longitud.
El valor del par de apriete con la SST es eficaz cuando se utiliza una llave dinamométrica con un punto de apoyo de 180 mm (7.09 pulg.) de longitud.
Si utiliza una llave dinamométrica con una longitud diferente o conecta dicha llave y la SST en ángulo, consulte los valores alternativos del par motor.
Haga clic aquí

*a	Longitud de la SST 50 mm (1.97 pulg.)
*b	Longitud de la llave dinamométrica 180 mm (7.09 pulg.)

2. ASEGÚRESE DE QUE NO HAYA FUGAS DE LÍQUIDO

3. INSTALE LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR (para 2ZR-FE)

Haga clic aquí

4. INSTALE LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR (para 2ZR-FAE)

Haga clic aquí

5. INSTALE LA RUEDA DELANTERA IZQUIERDA

Haga clic aquí

6. REINICIE LA MEMORIA

Haga clic aquí
