Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SENSOR DE LA RELACIÓN AIRE/COMBUSTIBLE

Haga clic aquí

2. EXTRAIGA EL SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

Haga clic aquí

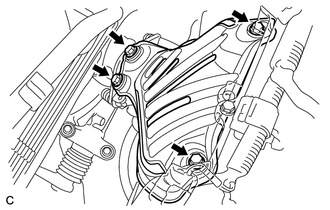

3. EXTRAIGA EL AISLANTE TÉRMICO DEL COLECTOR DE ESCAPE N° 1

(a) Quite los 4 pernos y extraiga el aislante térmico del colector de escape n° 1 del colector de escape.

4. EXTRAIGA EL REFUERZO INFERIOR TRASERO DEL PISO DELANTERO

Haga clic aquí

5. EXTRAIGA EL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 1

Haga clic aquí

6. EXTRAIGA LA CUBIERTA IZQUIERDA DEL PISO CENTRAL DELANTERO

Haga clic aquí

7. EXTRAIGA EL CONJUNTO DEL TUBO DE ESCAPE DELANTERO (TWC: Catalizador delantero y trasero)

(a) Retire el clip.

(b) Retire la moqueta del piso.

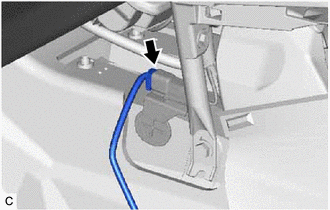

(c) Desconecte el conector del sensor de oxígeno calentado.

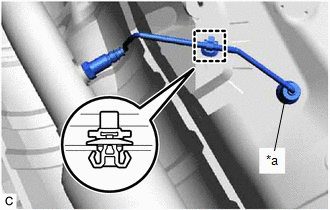

(d) Desenganche la abrazadera y el ojal del sensor de oxígeno calentado de la carrocería del vehículo.

*a Ojal

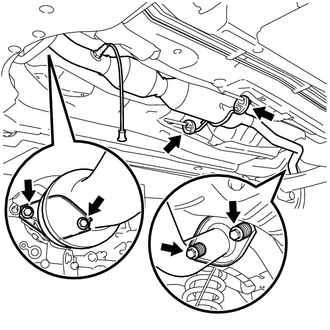

(e) Retire los 4 pernos y los 4 muelles de compresión.

(f) Extraiga el conjunto delantero del tubo de escape (TWC: Catalizador delantero y trasero) de los 2 soportes del tubo de escape.

(g) Extraiga las 2 juntas del conjunto delantero del tubo de escape (TWC: catalizador delantero y trasero) y el colector de escape.

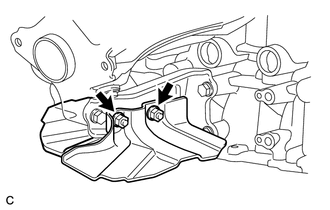

8. EXTRAIGA EL SUBCONJUNTO DEL AISLANTE TÉRMICO DEL EJE PROPULSOR

(a) Extraiga las 2 tuercas y los 2 subconjuntos del aislante térmico del eje propulsor del puntal del colector.

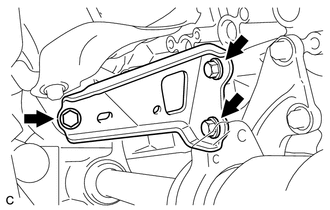

9. EXTRAIGA EL PUNTAL DEL COLECTOR

(a) Quite los 3 pernos y extraiga el puntal del colector.

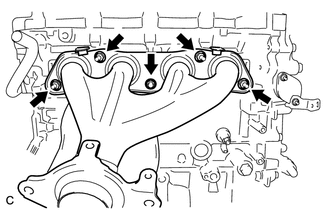

10. EXTRAIGA EL COLECTOR DE ESCAPE

(a) Extraiga las 5 tuercas y el colector de escape del subconjunto de la culata.

(b) Extraiga el colector de escape a la junta de culata del subconjunto de la culata.

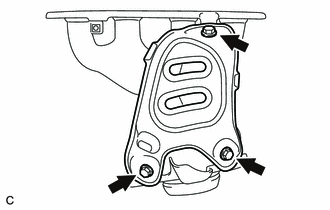

11. EXTRAIGA EL AISLANTE TÉRMICO DEL COLECTOR DE ESCAPE N° 2

(a) Quite los 3 pernos y extraiga el aislante térmico del colector de escape n° 2 del colector de escape.
