SUSTITUCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR (para 2ZR-FE)

Haga clic aquí

2. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR (para 2ZR-FAE)

Haga clic aquí

3. EXTRAIGA LA CUBIERTA INFERIOR DERECHA DEL MOTOR (para 2ZR-FE)

Haga clic aquí

4. EXTRAIGA LA CUBIERTA INFERIOR DERECHA DEL MOTOR (para 2ZR-FAE)

Haga clic aquí

5. VACÍE EL LÍQUIDO DEL TRANSEJE VARIABLE CONTINUO

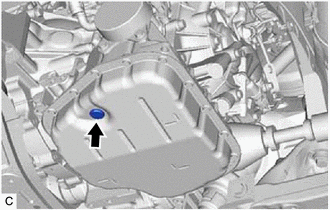

(a) Quite el tapón de llenado y la junta del conjunto del transeje variable continuo.

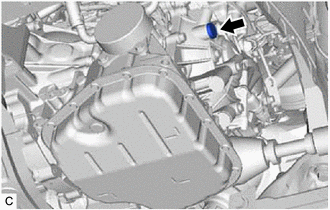

(b) Utilice una llave de cubo hexagonal de 6 mm para extraer el tapón de rebose y la junta del conjunto del transeje variable continuo.

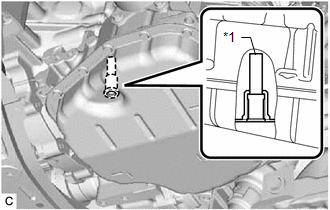

(c) Utilice una llave de cubo hexagonal de 6 mm para retirar el tubo de llenado de aceite de la transmisión n° 1 del subconjunto del cárter de aceite del transeje (CVT).

OBSERVACIÓN:

Si retira el tubo de llenado de aceite de la transmisión n° 1, se vaciará todo el aceite presente en el subconjunto del cárter de aceite del transeje (CVT).

*1

Tubo de llenado del aceite de la transmisión n° 1

(d) Utilice una llave de cubo hexagonal de 6 mm para colocar el tubo de llenado de aceite de la transmisión n° 1 en el subconjunto del cárter de aceite del transeje (CVT).

Torque:

1.7 N·m {17 kgf·cm, 15 in·lbf}

(e) Utilice una llave de cubo hexagonal de 6 mm para colocar provisionalmente el tapón de rebose y la junta en el conjunto del transeje variable continuo.

OBSERVACIÓN:

Vuelva a utilizar la junta vieja, ya que el tapón de rebose se extraerá de nuevo para ajustar el nivel del líquido.

(f) Instale provisionalmente la junta y el tapón de llenado en el conjunto del transeje variable continuo.

OBSERVACIÓN:

Vuelva a utilizar la junta vieja, ya que el tapón de llenado se extraerá de nuevo para ajustar el nivel del líquido.

6. EXTRAIGA EL CONJUNTO DEL EJE PROPULSOR DELANTERO

Haga clic aquí

7. EXTRAIGA EL SELLO DE ACEITE DEL EJE PROPULSOR DELANTERO IZQUIERDO

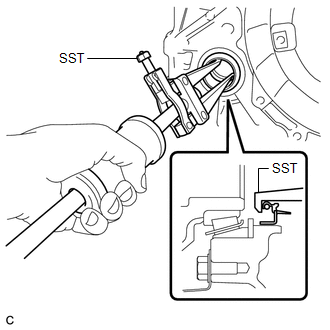

(a) Utilice la SST para extraer el sello de aceite izquierdo del eje propulsor delantero del conjunto del transeje manual.

SST: 09308-00010

8. EXTRAIGA EL SELLO DE ACEITE DEL EJE PROPULSOR DELANTERO DERECHO

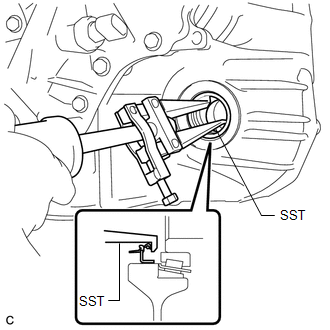

(a) Utilice la SST para extraer el sello de aceite derecho del eje propulsor delantero del conjunto del transeje variable continuo.

SST: 09308-00010

9. INSTALE EL SELLO DE ACEITE DEL EJE PROPULSOR DELANTERO IZQUIERDO

(a) Aplique grasa multiusos en el borde de un sello de aceite izquierdo del eje propulsor delantero.

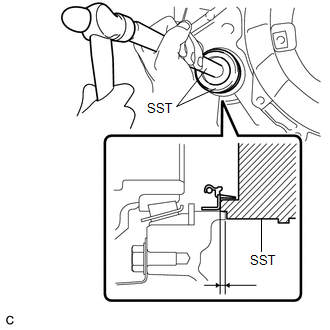

(b) Utilice la SST y un martillo para instalar el sello de aceite izquierdo del eje propulsor delantero en el conjunto del transeje variable continuo.

SST: 09387-00010

SST: 09950-70010

09951-07150

Profundidad estándar.:

-0.5 a 0.5 mm (-0.0197 a 0.0197 pulg.)

AVISO:

  • Asegúrese de instalar el sello de aceite del eje propulsor delantero izquierdo en la dirección correcta.
  • Asegúrese de instalar el sello de aceite del eje propulsor delantero izquierdo tal y como se especifica, de lo contrario, podrían producirse averías del tipo fuga de líquidos.

10. INSTALE EL SELLO DE ACEITE DEL EJE PROPULSOR DELANTERO DERECHO

(a) Aplique grasa multiusos en el borde de un nuevo sello de aceite derecho del eje propulsor delantero.

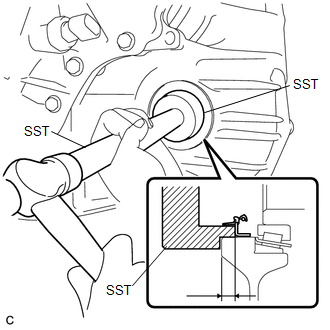

(b) Utilice la SST y un martillo para instalar el sello de aceite derecho del eje propulsor delantero en el conjunto del transeje variable continuo.

SST: 09554-14010

SST: 09950-70010

09951-07100

Profundidad estándar.:

-0.5 a 0.5 mm (-0.0197 a 0.0197 pulg.)

AVISO:

  • Asegúrese de instalar el sello de aceite del eje propulsor delantero derecho en la dirección correcta.
  • Asegúrese de instalar el sello de aceite del eje propulsor delantero derecho tal y como se especifica, de lo contrario, podrían producirse averías del tipo fuga de líquidos.

11. INSTALE EL CONJUNTO DEL EJE PROPULSOR DELANTERO

Haga clic aquí
