Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. CÓMO EVITAR LA ELECTRICIDAD ESTÁTICA

AVISO:

• Asegúrese de tocar con las manos una superficie metálica conectada a masa para descargar la electricidad estática antes de extraer o instalar el conjunto de la palanca de cambios de la transmisión.
• No toque los componentes electrónicos de una placa de circuito impreso.
• No acerque ningún tejido a los componentes electrónicos.
• Coloque en la SST (alfombrilla antiestática) los componentes electrónicos que se han extraído del conjunto de la palanca de cambios de la transmisión.

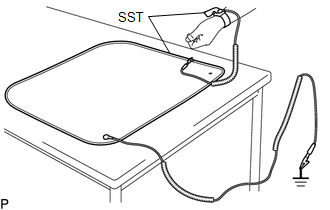

(a) Lleve puesta la SST (banda para la muñeca). SST: 09890-47010

(b) Conecte firmemente el clip de masa de la SST (alfombrilla antiestática) a un punto de conexión a masa que haya en el taller o en un banco de trabajo (perno de anclaje).

SST: 09890-47010

OBSERVACIÓN:

Si el cable del clip de masa es demasiado corto, utilice un cable de extensión.

(c) Conecte el clip de masa de la pulsera antiestática al punto especificado de la alfombrilla antiestática.

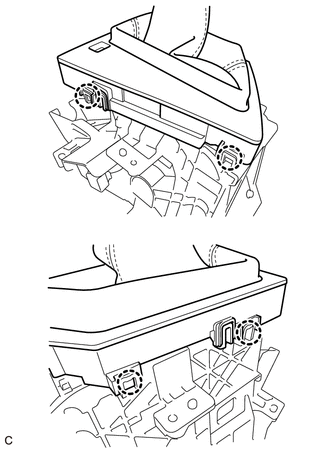

2. EXTRAIGA EL SUBCONJUNTO DEL ALOJAMIENTO DEL INDICADOR DE POSICIÓN DEL CAMBIO DEL PISO

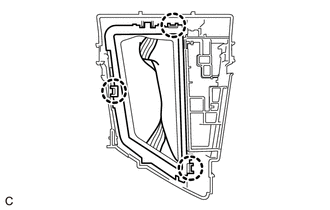

(a) Desenganche las 4 garras para extraer el subconjunto del alojamiento del indicador de posición del cambio del piso del alojamiento inferior del indicador de posición. AVISO: No dañe el alojamiento inferior del indicador de posición.

3. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DEL CAMBIO

(a) Desenganche las 3 garras para extraer el subconjunto de la cubierta del orificio del cambio del subconjunto del alojamiento del indicador de posición de la palanca de cambios. AVISO: Evite dañar el subconjunto del alojamiento del indicador de posición de la palanca de cambios.

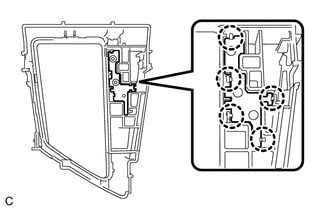

4. EXTRAIGA LA GUÍA DE LA LUZ DEL INDICADOR DE POSICIÓN

(a) Desenganche las 5 garras para extraer la guía del indicador luminoso de posición del subconjunto del alojamiento del indicador de posición de la palanca de cambios. AVISO: No dañe la guía del indicador luminoso de posición ni el subconjunto del alojamiento del indicador de posición de la palanca de cambios.

5. EXTRAIGA EL INDICADOR DE POSICIÓN DEL CAMBIO

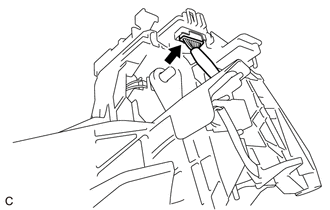

(a) Desconecte el conector del subconjunto del cable del indicador luminoso.

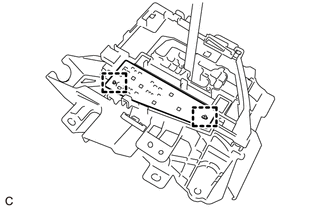

(b) Desenganche las 2 guías para extraer el indicador de posición del cambio del alojamiento inferior del indicador de posición. AVISO: No dañe el indicador de posición del cambio.

6. EXTRAIGA EL SUBCONJUNTO DEL CABLE DEL INDICADOR LUMINOSO (sin Shiftmatic secuencial deportivo)

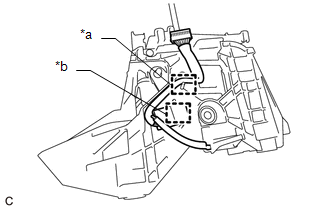

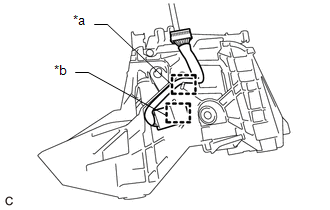

(a) Desenganche la guía.

*a Guía *b Abrazadera

(b) Desenganche la abrazadera para extraer el subconjunto del cable del indicador luminoso del conjunto de la unidad de control del bloqueo del cambio.

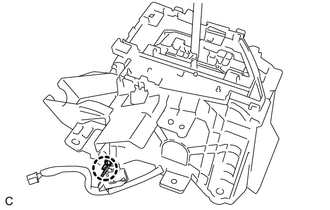

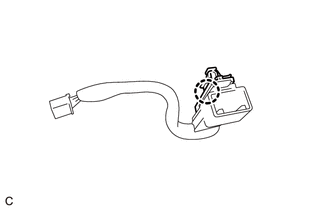

(c) Desenganche la garra para extraer la abrazadera del conector del interruptor de control de la transmisión.

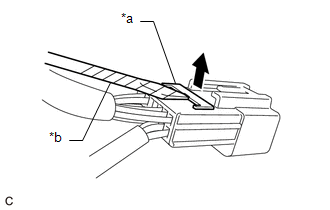

(d) Suelte el bloqueo secundario con un destornillador. OBSERVACIÓN: Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.

*a Bloqueo secundario *b Cinta protectora

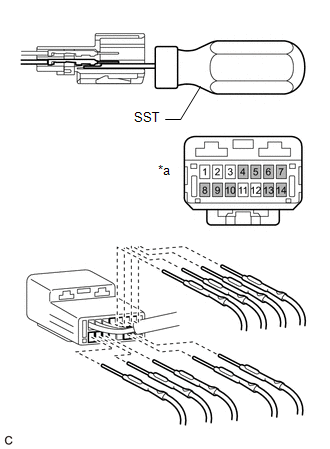

(e) Utilice la SST para soltar las patillas de bloqueo de los terminales 4, 5, 6, 7, 8, 9, 10, 13 y 14 y extraiga los cables y los terminales del conector del interruptor de control de la transmisión.

*a	Vista trasera del conector del mazo de cables (Conector del interruptor de control de la transmisión)
	Terminal del subconjunto del cable del indicador luminoso

SST: 09991-00510

AVISO:

Antes de extraer los terminales y los cables, tome nota del color del cable y del punto donde cada terminal está conectado.

7. EXTRAIGA EL SUBCONJUNTO DEL CABLE DEL INDICADOR LUMINOSO (con Shiftmatic secuencial deportivo)

(a) Desenganche la guía.

*a Guía *b Abrazadera

(b) Desenganche la abrazadera para extraer el subconjunto del cable del indicador luminoso del conjunto de la unidad de control del bloqueo del cambio.

(c) Desenganche la garra para extraer la abrazadera del subconjunto del cable del indicador luminoso.

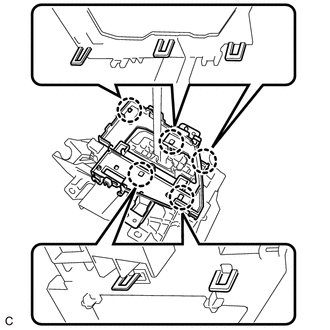

8. EXTRAIGA EL ALOJAMIENTO INFERIOR DEL INDICADOR DE POSICIÓN

(a) Desenganche las 5 garras para extraer el alojamiento inferior del indicador de posición del conjunto de la unidad de control del bloqueo del cambio. AVISO: No dañe el conjunto de la unidad de control del bloqueo del cambio.
